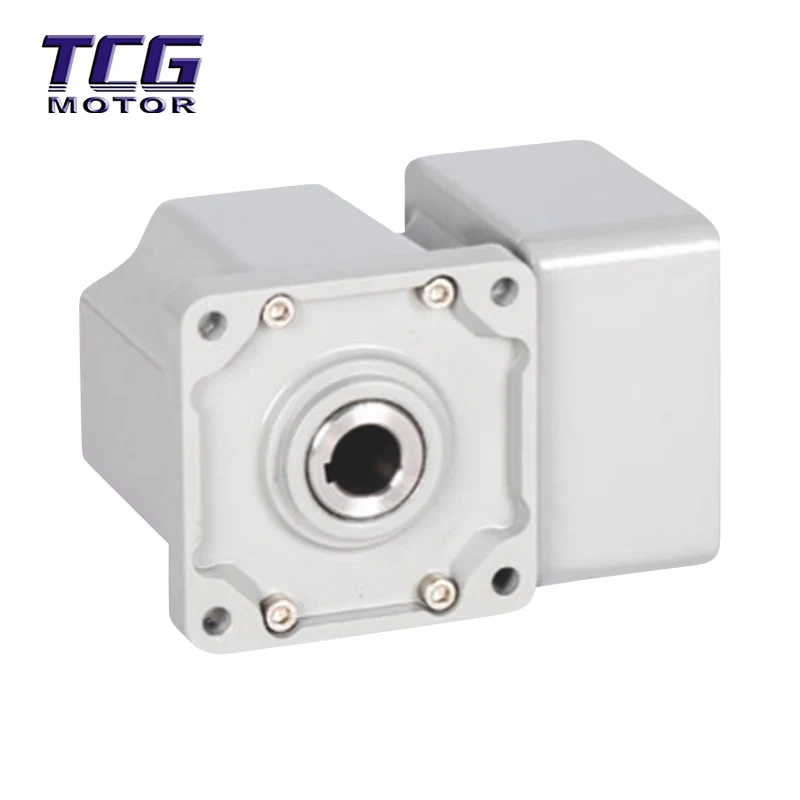

ডান-কোণ ব্রাশলেস ডিসি মোটর হল একটি সমন্বিত পাওয়ার সিস্টেম যা একটি 90° ডান-কোণ গিয়ারবক্সের সাথে একটি ব্রাশবিহীন মোটরকে একত্রিত করে। এটি পাওয়ার ট্রান্সমিশনের দিক পরিবর্তন করতে একটি সর্পিল বেভেল গিয়ার ব্যবহার করে, মোটরের উচ্চ-গতির ঘূর্ণনকে কম-গতি, উচ্চ-টর্ক আউটপুটে রূপান্তরিত করে, একই সাথে উল্লম্ব পাওয়ার ট্রান্সমিশন অর্জন করে।
স্থানিক বিন্যাস: সমান্তরাল-অক্ষ মোটর একটি সরল রেখায় প্রসারিত, একটি বড় দৈর্ঘ্য দখল করে; ডান-কোণ ব্রাশলেস ডিসি মোটর 90-ডিগ্রি কোণে শক্তিকে "ভাঁজ" করে, পার্শ্বীয় ইনস্টলেশন স্থান (প্রায় 60%) সংরক্ষণ করে।
ট্রান্সমিশন পরিস্থিতি: সমান্তরাল-অক্ষ মোটরগুলি "টার্নিং" ট্রান্সমিশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত (যেমন AGV চেসিস), যখন সমান্তরাল-অক্ষ মোটরগুলি দীর্ঘ, সরু উত্পাদন লাইনের জন্য আরও উপযুক্ত।
90° ফোল্ডিং পাওয়ার: ইনপুট এবং আউটপুট শ্যাফ্টগুলি উল্লম্বভাবে 90° এ বিতরণ করা হয়, যার ফলে অত্যন্ত ছোট পার্শ্বীয় মাত্রা হয়। সমান্তরাল-অক্ষ মোটরগুলির তুলনায়, এটিকে সীমিত স্থান সহ সরঞ্জামগুলিতে পুরোপুরি একত্রিত করা যেতে পারে, এটি লেআউট চ্যালেঞ্জগুলির জন্য একমাত্র সমাধান করে তোলে।
উচ্চ দক্ষতা এবং কম শব্দ: যথার্থ স্পাইরাল বেভেল গিয়ার মেশিং ব্যবহার করে, ট্রান্সমিশন দক্ষতা 85%-90% পৌঁছেছে, ঐতিহ্যগত কীট গিয়ার কাঠামোর তুলনায় 30% এর বেশি দক্ষতা উন্নত করে; অপারেটিং নয়েজ 45dB এর নিচের মতো কম, নীরব অপারেশন অর্জন করে।
শক্তিশালী আউটপুট এবং সুরক্ষা: ডান-কোণ ব্রাশলেস ডিসি মোটর গতি হ্রাস এবং ঘূর্ণন সঁচারক বল বৃদ্ধি সমর্থন করে, এবং একটি ডেডিকেটেড ড্রাইভার সহ, এটি অতিরিক্ত কারেন্ট, ওভারলোড এবং অতিরিক্ত তাপমাত্রার বিরুদ্ধে একাধিক সুরক্ষা বৈশিষ্ট্যযুক্ত, জটিল কাজের পরিস্থিতিতে স্থিতিশীল অপারেশন নিশ্চিত করে এবং 10,000 ঘন্টারও বেশি সময়কালের জীবনকাল নিশ্চিত করে।
মোবাইল রোবট এবং AGV: অটোমেটেড গাইডেড ভেহিকেল (AGV) ড্রাইভ হুইল, স্বয়ংক্রিয় গুদামগুলির জন্য স্ট্যাকার ক্রেন চেসিস, বুদ্ধিমান লজিস্টিক যানবাহন।
স্মার্ট হোমস এবং বিল্ডিং: বৈদ্যুতিক পর্দা (গোপন ইনস্টলেশন), বৈদ্যুতিক কাপড়ের র্যাক, স্বয়ংক্রিয় দরজার তালা, উত্তোলন প্রক্রিয়া।
সহযোগী রোবট: রোবোটিক আর্ম জয়েন্ট, এন্ড ইফেক্টর, নমনীয় নড়াচড়া অর্জনের জন্য তাদের কম্প্যাক্ট গঠন ব্যবহার করে।
যথার্থ শিল্প সরঞ্জাম: প্যাকেজিং মেশিন, লেবেলিং মেশিন, চিকিৎসা পরীক্ষার যন্ত্র, অপটিক্যাল স্ক্যানিং ডিভাইস।
টর্ক মার্জিন: একটি মডেল নির্বাচন করার সময়, ঘন ঘন শুরু এবং স্টপ এবং প্রভাব লোডের সাথে মোকাবিলা করার জন্য প্রকৃত লোড টর্কের জন্য একটি 50% মার্জিন সংরক্ষিত করা উচিত।
সমঅক্ষীয়তা ক্রমাঙ্কন: লোড ইনস্টল করার সময়, আউটপুট শ্যাফ্ট এবং লোডের মধ্যে সমাক্ষতা ত্রুটি অবশ্যই ≤0.1 মিমি হতে হবে যাতে অসম লোডিংয়ের কারণে অকাল বিয়ারিং পরিধান এড়াতে হয়।
দিকনির্দেশ নির্বাচন: আউটপুট শ্যাফ্ট দিকনির্দেশ কোড (R ডান/L বাম/D দ্বি-পার্শ্বযুক্ত/N ঠালা) অনুযায়ী উপযুক্ত ইনস্টলেশন অবস্থান নির্বাচন করুন।
ড্রাইভার ম্যাচিং: একটি ডেডিকেটেড ব্রাশবিহীন ড্রাইভারের সাথে ব্যবহার করা আবশ্যক। ডান-কোণ ব্রাশলেস ডিসি মোটরকে ড্রাইভার পাওয়ার মার্জিনের 1.5 গুণ রিজার্ভ করার পরামর্শ দেওয়া হয়।
পোলারিটি সুরক্ষা: ওয়্যারিং করার সময়, বিদ্যুৎ সরবরাহের ইতিবাচক এবং নেতিবাচক টার্মিনালগুলিকে বিপরীত হওয়া থেকে কঠোরভাবে প্রতিরোধ করুন, অন্যথায় ড্রাইভার বোর্ড সহজেই পুড়ে যেতে পারে।
তাপ অপচয়: একটি বড় হ্রাস অনুপাত (যেমন, ≥100) সহ দীর্ঘমেয়াদী পূর্ণ-লোড অপারেশনের জন্য, একটি তাপ সিঙ্ক বা ফ্যান ইনস্টল করা প্রয়োজন।
নিম্ন তাপমাত্রার স্টার্ট-আপ: অত্যন্ত ঠান্ডা পরিবেশে, গিয়ার গ্রীস ঘন হতে পারে, যার ফলে শুরুতে অসুবিধা হতে পারে। এটি একটি কাস্টমাইজড কম-তাপমাত্রা গ্রীস সংস্করণ ব্যবহার করার সুপারিশ করা হয়।
প্যাকেজিং: উচ্চ-শক্তির ঢেউতোলা পিচবোর্ড বাক্স বা কাস্টম কাঠের ক্রেটগুলি প্যাকেজিংয়ের জন্য ব্যবহার করা হয়, ইপিই মুক্তার তুলা সম্পূর্ণরূপে ভিতরে মোড়ানো হয় যাতে পরিবহনের সময় শক এবং আর্দ্রতা সুরক্ষা নিশ্চিত করা যায়।
শিপিং নীতি: স্ট্যান্ডার্ড মডেল এবং অ-মানক কাস্টমাইজড মডেলের জন্য (যেমন বিশেষ শ্যাফ্ট দৈর্ঘ্য বা ভোল্টেজ), অনুগ্রহ করে গ্রাহক পরিষেবার সাথে পরামর্শ করুন। আমরা বিশ্বব্যাপী সমুদ্র মাল/DHL/এয়ার ফ্রেট সমর্থন করি।
বিক্রয়োত্তর পরিষেবা: 12 মাসের ওয়ারেন্টি প্রদান করা হয়। মেরামত বা প্রতিস্থাপন পরিষেবাগুলি মানব ত্রুটি দ্বারা সৃষ্ট মানের সমস্যাগুলির জন্য প্রদান করা হয়।
প্রশ্ন 1: একটি ডান-কোণ ব্রাশলেস ডিসি মোটর এবং একটি সমান্তরাল শ্যাফ্ট মোটরের মধ্যে পার্থক্য কী?
উত্তর: সবচেয়ে বড় পার্থক্যটি ইনস্টলেশনের স্থান এবং ট্রান্সমিশনের দিকনির্দেশের মধ্যে রয়েছে।
সমান্তরাল শ্যাফ্ট: লিনিয়ার পাওয়ার ট্রান্সমিশন, দীর্ঘ দৈর্ঘ্য, ছোট উচ্চতা, উচ্চ দক্ষতা (>95%), সমাবেশ লাইন এবং পর্যাপ্ত জায়গা সহ অন্যান্য সরঞ্জামের জন্য উপযুক্ত। ডান-কোণ শ্যাফ্ট: শক্তি 90 ডিগ্রিতে উল্লম্বভাবে ঘোরে, অত্যন্ত ছোট পার্শ্বীয় মাত্রা, AGV, রোবোটিক অস্ত্র এবং সীমিত পার্শ্বীয় স্থান সহ অন্যান্য সরঞ্জামগুলির জন্য উপযুক্ত, তবে কিছুটা কম দক্ষতা (85%-90%)।
প্রশ্ন 2: এই ধরনের মোটর গোলমাল?
উত্তর: ঐতিহ্যবাহী ওয়ার্ম গিয়ার রিডিউসারের তুলনায়, আমাদের ডান-কোণ শ্যাফ্ট মোটর একটি সর্পিল বেভেল গিয়ার ডিজাইন ব্যবহার করে, যার ফলে মসৃণ জাল এবং অত্যন্ত কম অপারেটিং শব্দ (সাধারণত 45dB-এর নিচে), এটি চিকিৎসা বা অফিসের পরিবেশের জন্য আদর্শ যেখানে শান্ত অপারেশন প্রয়োজন।
প্রশ্ন 3: কেন আমি আমার ডান-কোণ শ্যাফ্ট মোটর কম গতিতে ব্যাকল্যাশ অনুভব করি?
উত্তর: যান্ত্রিক কাঠামোর কারণে (বেভেল গিয়ার মেশিং), ডান-কোণ শ্যাফ্ট গিয়ারবক্সে সামান্য শারীরিক প্রতিক্রিয়া রয়েছে। এটাই স্বাভাবিক। যদি আপনার অ্যাপ্লিকেশনের জন্য অত্যন্ত উচ্চ নির্ভুলতার প্রয়োজন হয়, আমরা একটি গ্রহগত গিয়ারবক্স সমাধান বেছে নেওয়ার পরামর্শ দিই।
প্রশ্ন 4: কীভাবে চূড়ান্ত আউটপুট টর্ক গণনা করবেন?
উত্তর: সরল অনুমান সূত্র: আউটপুট টর্ক ≈ মোটর টর্ক × হ্রাস অনুপাত × ট্রান্সমিশন দক্ষতা। দ্রষ্টব্য: একটি ডান-কোণ শ্যাফ্টের ট্রান্সমিশন দক্ষতা প্রায় 85%-90%। উদাহরণস্বরূপ, 50x গিয়ারবক্সের সাথে যুক্ত একটি 0.2 N·m মোটরের প্রকৃত টর্ক হবে প্রায় 0.2 × 50 × 0.85 = 8.5 N·m।
প্রশ্ন 5: আউটপুট খাদ দিক কাস্টমাইজ করা যেতে পারে?
উঃ হ্যাঁ। আমরা একাধিক আউটপুট শ্যাফ্টের দিকনির্দেশের বিকল্পগুলি অফার করি: R (ডান আউটপুট শ্যাফ্ট), L (বাম আউটপুট শ্যাফ্ট), D (ডাবল-পার্শ্বযুক্ত আউটপুট শ্যাফ্ট), এবং N (ফাঁপা শ্যাফ্ট)। ফাঁপা শ্যাফ্ট মডেলটি কেন্দ্রের রাউটিং সমর্থন করে, রোবট জয়েন্ট ওয়্যারিংকে সহজতর করে।
