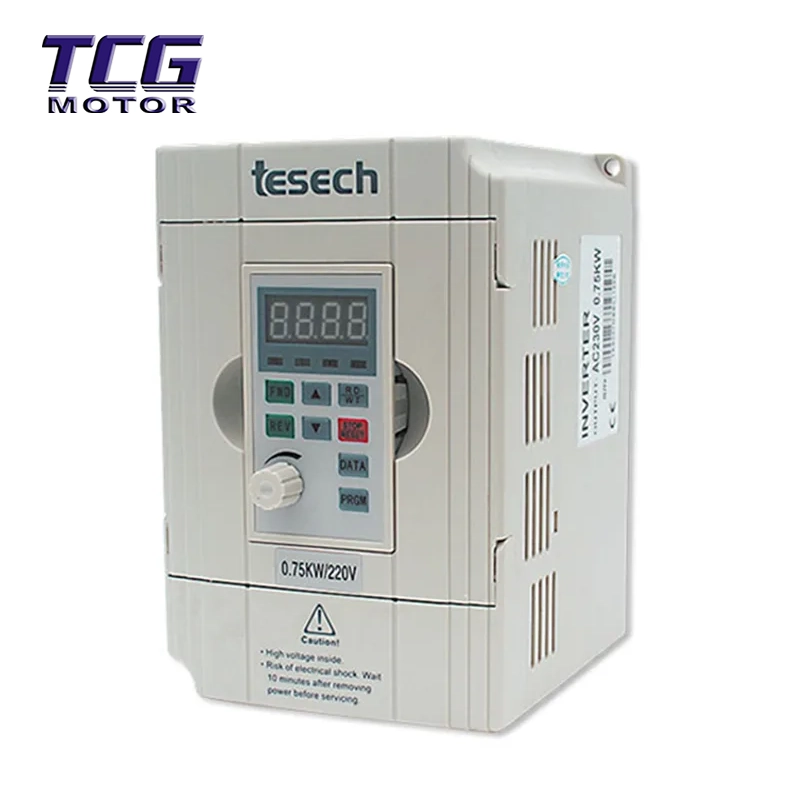

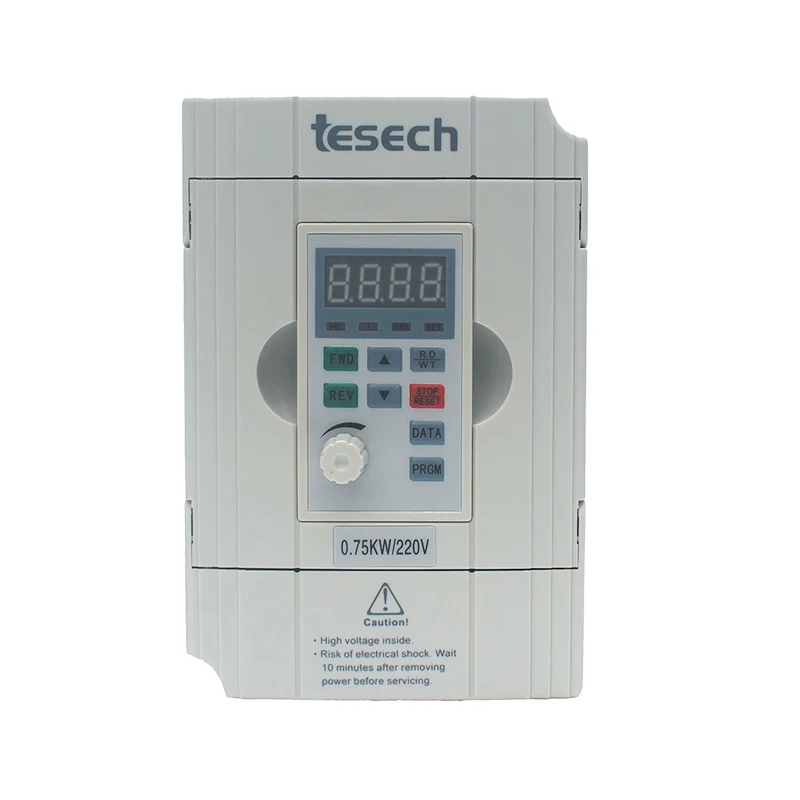

0.75kW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ

0.75kW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ উল্লেখযোগ্য শিল্প-গ্রেডের পার্থক্যযুক্ত সুবিধাগুলি প্রদর্শন করে:

ভেক্টর কোর, কম ফ্রিকোয়েন্সিতে উচ্চ টর্ক: এটি একচেটিয়াভাবে SVC ভেক্টর নিয়ন্ত্রণ অ্যালগরিদম গ্রহণ করে, এমনকি 0.75KW শক্তিতেও মোটর প্যারামিটার স্ব-শনাক্তকরণ (স্থির/পূর্ণ টিউনিং) সমর্থন করে। সাধারণ V/F ইনভার্টারগুলির তুলনায়, এটি "নড়াতে অক্ষম" বা "গতির ওঠানামা" এর মতো সমস্যাগুলি এড়িয়ে কম গতিতে আরও স্থিতিশীল টর্ক সরবরাহ করে।

সমস্ত পাওয়ার রেঞ্জ জুড়ে ইউনিফাইড প্ল্যাটফর্ম: এটি মাঝারি- এবং উচ্চ-পাওয়ার ইনভার্টারগুলির মতো একই শিল্প নিয়ন্ত্রণ যুক্তি ধারণ করে। এটি পিআইডি প্রসেস কন্ট্রোল, মাল্টি-স্পিড প্রোগ্রামিং (16 স্পিড) এবং বেসিক পিএলসি ফাংশনকে সমর্থন করে, জটিল স্বয়ংক্রিয় প্রক্রিয়াগুলিকে সক্ষম করে এমনকি 0.75KW-তেও, শুধুমাত্র সাধারণ স্টার্ট-স্টপ স্পিড রেগুলেশন নয়।

শিল্প-গ্রেড সুরক্ষা নকশা: একটি প্রাচীর-মাউন্ট করা লোহার শেল কাঠামো (টাইপ A/টাইপ এম) ব্যবহার করে, এটি প্লাস্টিকের শেল সহ মিনি ইনভার্টারগুলির তুলনায় উচ্চতর তাপ অপচয়ের প্রস্তাব দেয়, কার্যকরভাবে শিল্প পরিবেশে ধুলো এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করে, নির্ভরযোগ্য 24/7 অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।

ফুল-পোর্ট কমিউনিকেশন, ভবিষ্যত স্কেলেবিলিটি: স্ট্যান্ডার্ড RS-485 কমিউনিকেশন ইন্টারফেস (Modbus-RTU প্রোটোকল সমর্থন করে), এমনকি একটি 0.75KW স্বতন্ত্র ডিভাইস সহজেই একটি হোস্ট কম্পিউটার মনিটরিং সিস্টেমের সাথে সংযুক্ত হতে পারে এবং একটি ইন্টারফেস ইন্ডাস্ট্রিয়াল ইন্টারনেট অফ থিংস (IIoT) অ্যাপ্লিকেশনের জন্য সংরক্ষিত।

পণ্য প্রযুক্তিগত পরামিতি

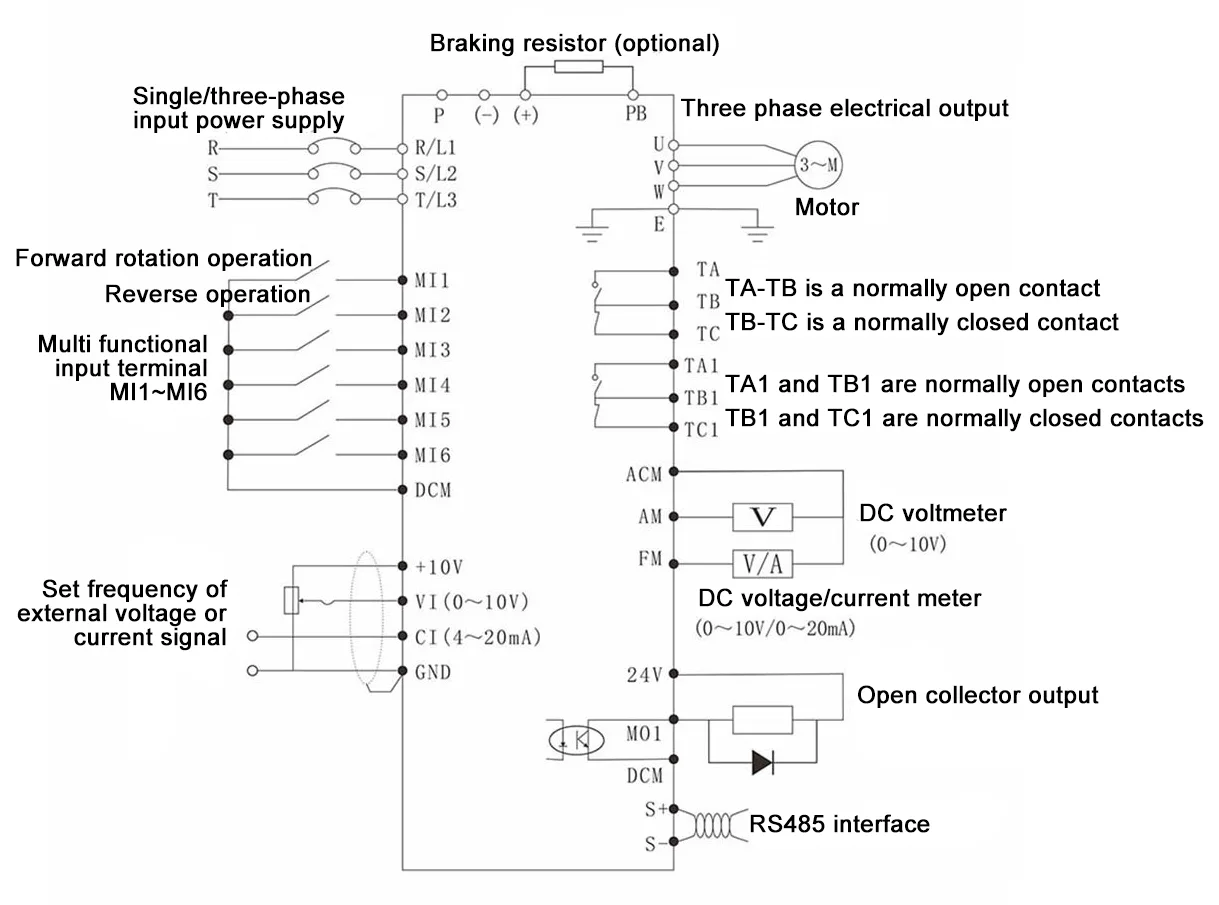

বেসিক ওয়্যারিং ডায়াগ্রাম

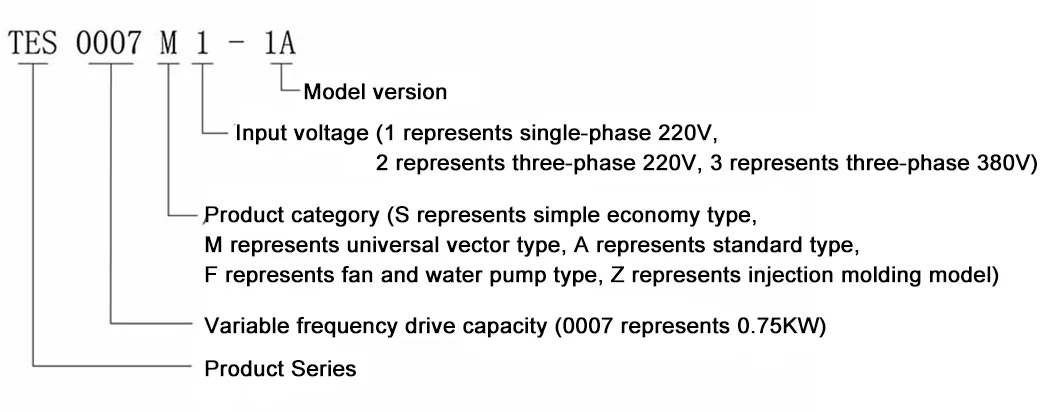

পণ্য মডেল বিবরণ

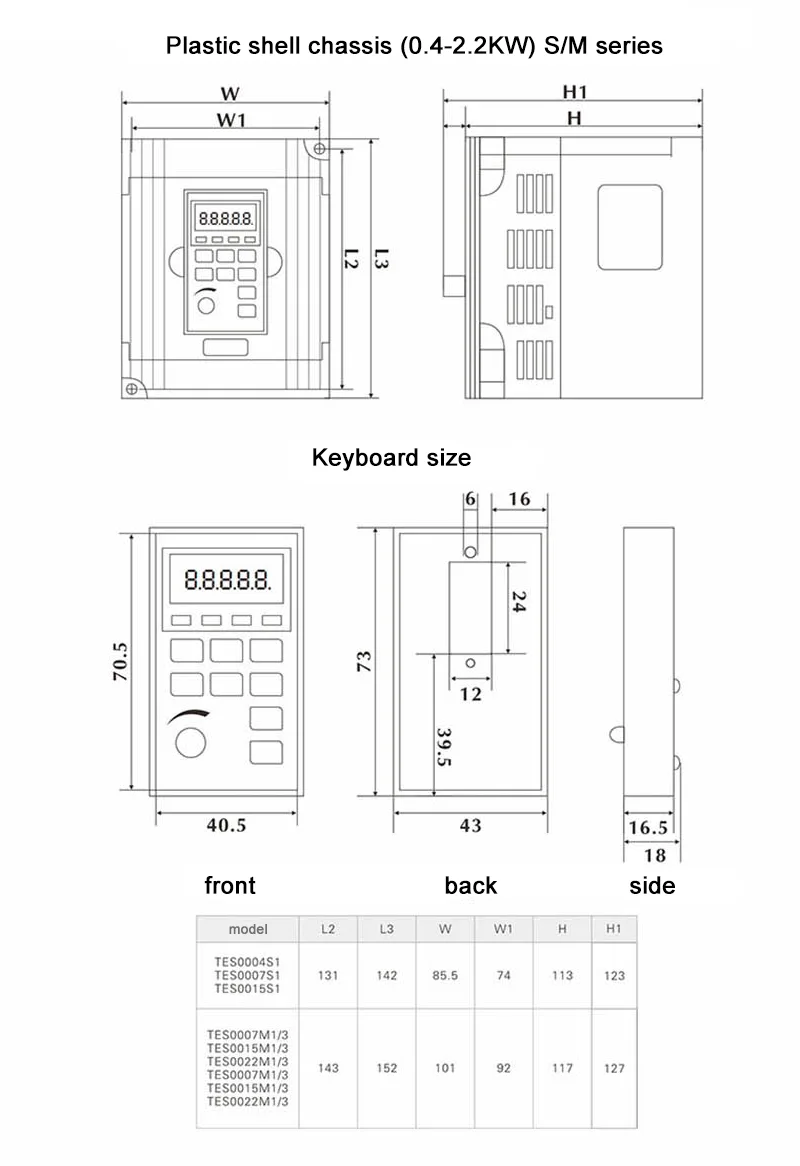

পণ্য রূপরেখা অঙ্কন

অ্যাপ্লিকেশন শিল্প এবং দৃশ্যকল্প

0.75kW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, এর উচ্চ টর্ক এবং উচ্চ নির্ভরযোগ্যতা সহ, নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:

যথার্থ যন্ত্রপাতি: CNC খোদাই মেশিন, ছোট নাকাল মেশিন, প্যাকেজিং যন্ত্রপাতি, মিক্সার।

অটোমেশন সরঞ্জাম: পরিবাহক বেল্ট সিস্টেম, স্বয়ংক্রিয় দরজা নিয়ন্ত্রণ ব্যবস্থা, মুদ্রণ যন্ত্রপাতি।

HVAC এবং জল সরবরাহ: ছোট কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ ফ্যান, ধ্রুবক চাপ জল সরবরাহ ব্যবস্থার জন্য সহায়ক পাম্প নিয়ন্ত্রণ।

টেক্সটাইল প্রিন্টিং এবং ডাইং: ছোট অঙ্কন মেশিন, ঘুরানোর সরঞ্জাম (এর চমৎকার টর্ক নিয়ন্ত্রণ ক্ষমতার জন্য ধন্যবাদ)।

ইনস্টলেশন এবং ব্যবহারের নির্দেশাবলী

1. যান্ত্রিক ইনস্টলেশন

পরিবেশগত প্রয়োজনীয়তা: পরিবেষ্টিত তাপমাত্রা -10°C এবং +50°C এর মধ্যে নিয়ন্ত্রণ করতে হবে এবং আর্দ্রতা 90%RH-এর নিচে (কোন ঘনীভবন নয়)।

স্থান সংরক্ষণ: প্রাচীর-মাউন্ট ইনস্টলেশনের জন্য, মেশিনের উপরে এবং নীচে কমপক্ষে 100 মিমি বায়ুচলাচল স্থান সংরক্ষিত থাকতে হবে। এয়ার ইনলেট ব্লক করবেন না।

2. বৈদ্যুতিক সংযোগ

প্রধান সার্কিট: পাওয়ার টার্মিনাল (R/S/T) এর সাথে পাওয়ার ইনপুট সংযুক্ত করুন এবং মোটরটিকে মোটর টার্মিনালের সাথে সংযুক্ত করুন (U/V/W)। বিপরীত সংযোগ কঠোরভাবে নিষিদ্ধ!

ব্রেকিং কনফিগারেশন: 0.75KW মডেলে সাধারণত একটি বিল্ট-ইন ব্রেকিং ইউনিট থাকে। দ্রুত ব্রেক করার জন্য, অনুগ্রহ করে একটি বাহ্যিক ব্রেকিং প্রতিরোধক সংযুক্ত করুন (P/+ এবং PB টার্মিনালের সাথে সংযুক্ত)।

3. দ্রুত ডিবাগিং পদ্ধতি

1)। প্যারামিটার রিসেট: ফ্যাক্টরি সেটিংস পুনরুদ্ধার করতে F0-27 = 3 সেট করুন।

2)। মোটর প্যারামিটার সেট করা: মোটর নেমপ্লেট অনুযায়ী F2-01 (পাওয়ার) থেকে F2-05 (গতি) সেট করুন।

3)। কন্ট্রোল মোড নির্বাচন করুন: ভেক্টর কন্ট্রোল (SVC) নির্বাচন করতে F0-01 = 0 বা V/F নিয়ন্ত্রণ নির্বাচন করতে F0-01 = 2 সেট করুন।

4)। পরামিতি শনাক্তকরণ (প্রস্তাবিত): F2-11 = 2 (সম্পূর্ণ টিউনিং) বা 1 (স্ট্যাটিক টিউনিং) সেট করুন এবং ইনভার্টারকে স্বয়ংক্রিয়ভাবে মোটর প্যারামিটার শিখতে দেওয়ার জন্য রান বোতাম টিপুন।

5)। অপারেশন পরীক্ষা: প্যানেল বা বাহ্যিক টার্মিনালগুলিতে RUN বোতামের মাধ্যমে স্টার্ট/স্টপ নিয়ন্ত্রণ করুন এবং ফ্রিকোয়েন্সি সেট করতে পটেনটিওমিটার বা বোতামগুলি সামঞ্জস্য করুন।

FAQ

প্রশ্ন 1: 0.75kW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ একটি ভারী লোড শুরু করতে পারে?

উত্তরঃ একেবারেই। 0.75kW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ 150% পর্যন্ত টর্ক শুরু করার সাথে ভেক্টর নিয়ন্ত্রণ (SVC) সমর্থন করে। 0.75KW এর পাওয়ার আউটপুট সহ মিক্সার বা ক্রাশারের মতো ভারী-শুল্ক সরঞ্জামগুলির জন্য, সর্বোত্তম কম-গতির টর্ক কার্যক্ষমতা পেতে F2-11-এ মোটর নেমপ্লেট প্যারামিটারগুলি গ্রুপ F2-এ সেট করার এবং মোটর প্যারামিটার সনাক্তকরণ সম্পাদন করার পরামর্শ দেওয়া হয়।

প্রশ্ন 2: এই বৈদ্যুতিন সংকেতের মেরু বদল একটি বিল্ট-ইন ব্রেকিং প্রতিরোধক আছে?

উত্তর: ম্যানুয়ালটিতে প্রযুক্তিগত বৈশিষ্ট্য অনুসারে, 37KW এবং তার নীচের মডেলগুলিতে (0.75KW সহ) একটি অন্তর্নির্মিত ব্রেকিং ইউনিট রয়েছে। ব্যবহারকারীদের শুধুমাত্র একটি বাহ্যিক ব্রেকিং প্রতিরোধক কিনতে হবে এবং এটিকে P(+) এবং PB টার্মিনালের সাথে সংযুক্ত করতে হবে; কোন অতিরিক্ত ব্রেকিং ইউনিট প্রয়োজন হয় না, ইনস্টলেশন খরচ সংরক্ষণ.

প্রশ্ন 3: কিভাবে মোটরের সামনে এবং বিপরীত ঘূর্ণন নিয়ন্ত্রণ করবেন?

আপনি এটি বিভিন্ন উপায়ে নিয়ন্ত্রণ করতে পারেন:

প্যানেল নিয়ন্ত্রণ: অপারেশন প্যানেলে সরাসরি FWD (ফরোয়ার্ড) বা REV (বিপরীত) বোতাম টিপুন।

টার্মিনাল নিয়ন্ত্রণ: একটি বাহ্যিক সুইচের মাধ্যমে MIN টার্মিনালে সংযোগ করুন (F5-00 এবং F5-01 ফরোয়ার্ড/রিভার্স ফাংশনে সেট করতে হবে)।

প্যারামিটার স্যুইচিং: F0-09 সেট করা মোটর ওয়্যারিং পরিবর্তন করার প্রয়োজন ছাড়াই সরাসরি চলমান দিক নির্দেশকে পরিবর্তন করে।

প্রশ্ন 4: ফ্রিকোয়েন্সি রূপান্তরকারী কি প্রচুর তাপ উৎপন্ন করে?

উত্তর: 0.75KW মডেল তুলনামূলকভাবে সামান্য তাপ উৎপন্ন করে, কিন্তু এর আয়ুষ্কাল নিশ্চিত করার জন্য, এটিকে অবশ্যই উল্লম্বভাবে স্থাপন করতে হবে উপরে এবং নীচের বায়ুচলাচল। যদি পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হয়, তাহলে জোরপূর্বক শীতল করার জন্য ইউনিটটি ডিরেট করা বা ফ্যান ইনস্টল করার পরামর্শ দেওয়া হয়।
