বাজারে সাধারণ সাধারণ-উদ্দেশ্য ফ্রিকোয়েন্সি কনভার্টারগুলির তুলনায়, 900E সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ নিয়ন্ত্রণ নির্ভুলতা এবং বুদ্ধিমান ফাংশনগুলিকে ছাড়িয়ে যায়:
ডুয়াল-মোড নিয়ন্ত্রণ, উচ্চতর কর্মক্ষমতা: একচেটিয়াভাবে সিঙ্ক্রোনাস মোটরগুলির জন্য সেন্সরলেস ভেক্টর কন্ট্রোল (SVC) সমর্থন করে, এমনকি কম গতিতেও শক্তিশালী স্টার্টিং টর্ক প্রদান করে, নিয়ন্ত্রণের নির্ভুলতা প্রথাগত V/F কন্ট্রোল ফ্রিকোয়েন্সি রূপান্তরকারীকে ছাড়িয়ে যায়।
ইন্টেলিজেন্ট টিউনিং, ওয়ান-ক্লিক ম্যাচিং: মোটর প্যারামিটার স্ব-শনাক্তকরণ ফাংশন (স্ট্যাটিক/ডাইনামিক আইডেন্টিফিকেশন) দিয়ে সজ্জিত, ফ্রিকোয়েন্সি কনভার্টার স্বয়ংক্রিয়ভাবে মোটর প্যারামিটারগুলি সনাক্ত করে, ক্লান্তিকর ম্যানুয়াল গণনার প্রয়োজনীয়তা দূর করে এবং ড্রাইভ সিস্টেম সর্বদা সর্বোত্তম ম্যাচিং অবস্থায় থাকে তা নিশ্চিত করে।
অন্তর্নির্মিত ধ্রুবক চাপ জল সরবরাহ PID: কোন বহিরাগত নিয়ামক প্রয়োজন হয় না; অন্তর্নির্মিত ব্যাপক PID লজিক ধ্রুবক চাপের জল সরবরাহ ব্যবস্থার জন্য ঘুম, জেগে ওঠা এবং জলের ঘাটতি সুরক্ষা ফাংশনগুলিকে সরাসরি সক্ষম করে, সিস্টেমের খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

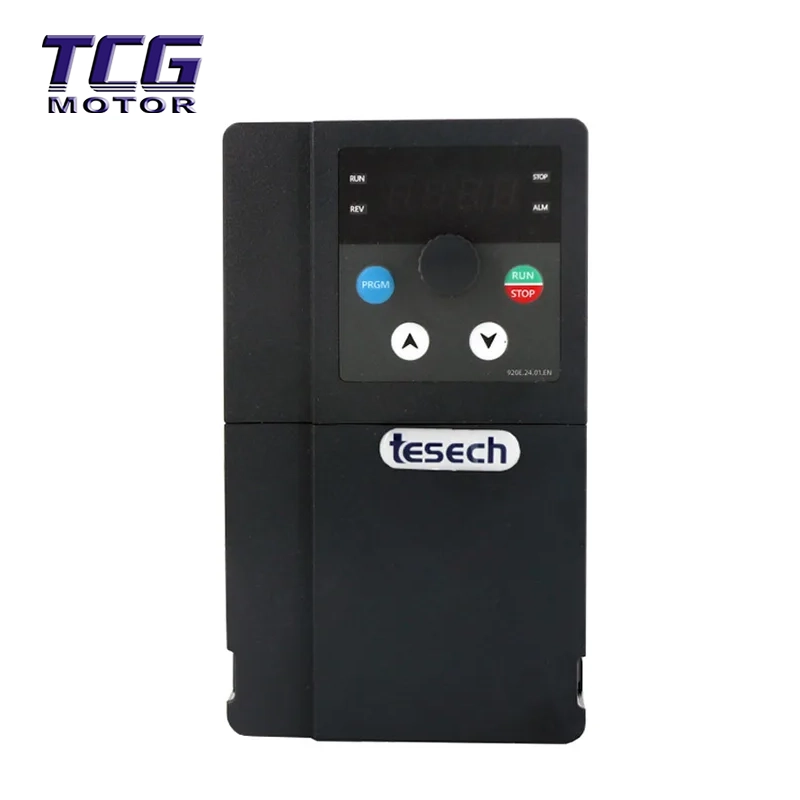

ব্যবহারকারী-বান্ধব ইন্টারেক্টিভ অভিজ্ঞতা: একটি মাল্টি-ফাংশনাল LED অপারেশন প্যানেল দিয়ে সজ্জিত, ফ্রিকোয়েন্সি, ভোল্টেজ, কারেন্ট এবং পাওয়ারের মতো একাধিক প্যারামিটারের রিয়েল-টাইম পর্যবেক্ষণ সমর্থন করে এবং স্বয়ংক্রিয় প্যারামিটার সুইচিং ডিসপ্লে ফাংশন বৈশিষ্ট্যযুক্ত, অপারেশন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে।
ব্যাপক নিরাপত্তা সুরক্ষা: বৈদ্যুতিন সংকেতের মেরু বদল ইউনিট সুরক্ষা, ওভারকারেন্ট, ওভারভোল্টেজ, আন্ডারভোল্টেজ, ফেজ লস, ওভারহিটিং, এবং শর্ট সার্কিট টু গ্রাউন্ড সহ 20 টিরও বেশি ত্রুটি সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করে।
|
আইটেম |
স্পেসিফিকেশন |
|
ইনপুট পাওয়ার |
তিন-ফেজ 380V~480V (50/60Hz) |
|
কন্ট্রোল মোড |
V/F কন্ট্রোল, সিঙ্ক্রোনাস মোটর (FMSVC) এর জন্য সেন্সরলেস ভেক্টর কন্ট্রোল |
|
ফ্রিকোয়েন্সি সেটিং |
উচ্চ সীমা: 500.0Hz / নিম্ন সীমা: 0.0Hz (নিয়ন্ত্রণযোগ্য) |
|
ক্যারিয়ার ফ্রিকোয়েন্সি |
1.0kHz ~ 16.0kHz (তাপমাত্রার সাথে স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য) |
|
গতি পরিসীমা |
1:100 (SVC মোডের অধীনে) |
|
ওভারলোড ক্ষমতা |
রেট করা বর্তমানের 150% (60) |
|
সুরক্ষা ক্লাস |
IP20 (ইনস্টলেশন পরিবেশ প্রয়োজন) |

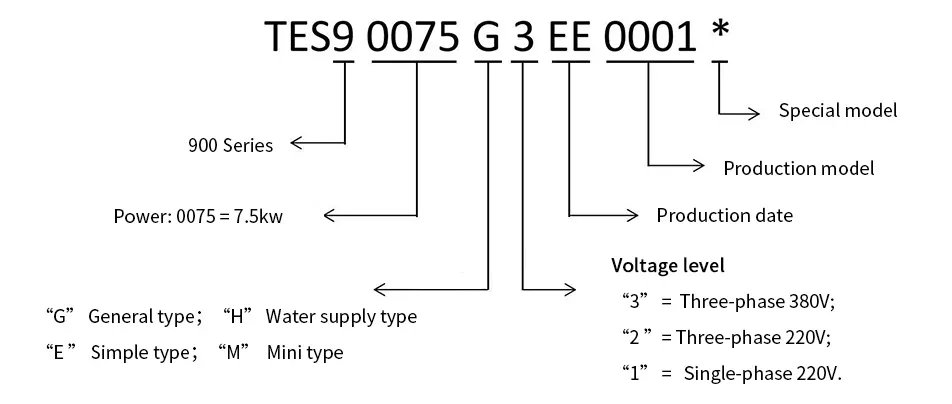

900 সিরিজ ফ্রিকোয়েন্সি রূপান্তরকারী নিম্নলিখিত নিয়ম অনুযায়ী নামকরণ করা হয়:
| 900M মিনি, একক-ফেজ ইনপুট: 200~240V ± 10%, তিন-ফেজ ইনপুট: 380~480V ± 10%, 50/60Hz | ||||
| ফ্রিকোয়েন্সি কনভার্টার মডেল | অভিযোজিত মোটর | রেট আউটপুট বর্তমান A | উপস্থিতি রেফারেন্স নম্বর | |
| কিলোওয়াট | এইচপি | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| একক ফেজ ইনপুট: 200~240V ± 10%, 50/60Hz | ||||
| ফ্রিকোয়েন্সি কনভার্টার মডেল | অভিযোজিত মোটর | রেট আউটপুট বর্তমান A | উপস্থিতি রেফারেন্স নম্বর | |
| কিলোওয়াট | এইচপি | |||
| 900-0007G1 | 0.75 | 1 | 4 | A00 |
| 900-0015G1 | 1.5 | 2 | 7 | A00 |
| 900-0022G1 | 2.2 | 3 | 10 | A00 |
| 900-0040G1 | 4.0 | 5 | 18 | A01 |
| তিন ফেজ ইনপুট: 380~480V ± 10%, 50/60Hz | ||||
| ফ্রিকোয়েন্সি কনভার্টার মডেল | অভিযোজিত মোটর | রেট আউটপুট বর্তমান A | উপস্থিতি রেফারেন্স নম্বর | |
| কিলোওয়াট | এইচপি | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | A00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | A00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | A00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | A00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | A01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | A01 |
| 900-0075G3 | 7.5 | 10 | 17 | A02 |
| 900-0110G3 | 11 | 15 | 25 | A02 |
| 900-0150G3 | 15 | 20 | 32 | A03 |
| 900-0185G3 | 18.5 | 25 | 38 | A03 |
| 900-0220G3 | 22 | 30 | 45 | A04 |
| 900-0300G3 | 30 | 40 | 60 | A04 |
| 900-0370G3 | 37 | 50 | 75 | A05 |
| 900-0450G3 | 45 | 60 | 90 | A05 |
| 900-0550G3 | 55 | 70 | 110 | A06 |
| 900-0750G3 | 75 | 100 | 150 | A07 |
| 900-0930G3 | 93 | 125 | 170 | A07 |
| 900-1100G3 | 110 | 150 | 210 | A08 |
| 900-1320G3 | 132 | 175 | 250 | A08 |
| 900-1600G3 | 160 | 210 | 300 | A09 |
| 900-1850G3 | 185 | 245 | 340 | A09 |
| 900-2000G3 | 200 | 260 | 380 | A09 |
| 900-2200G3 | 220 | 300 | 415 | A09 |
| 900-2500G3 | 250 | 350 | 470 | A10 |
| 900-2800G3 | 280 | 370 | 520 | A10 |
| 900-3150G3 | 315 | 400 | 600 | A10 |
| 900-3550G3 | 355 | 420 | 650 | A11 |
| 900-4000G3 | 400 | 530 | 725 | A11 |
| 900-4500G3 | 450 | 595 | 820 | A11 |
| 900-5000G3 | 500 | 595 | 980 | A11 |
| 900-5600G3 | 560 | 740 | 1080 | A12 |
| 900-6300G3 | 630 | 830 | 1200 | A12 |

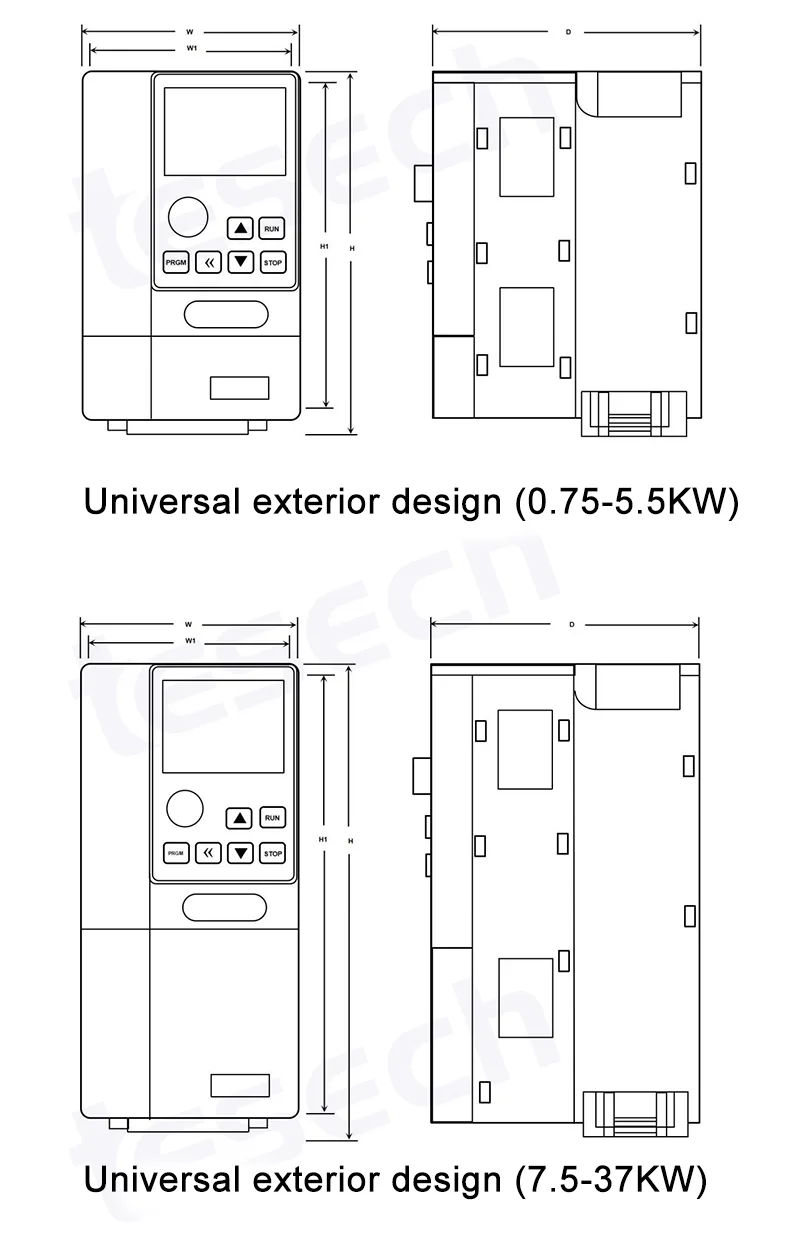

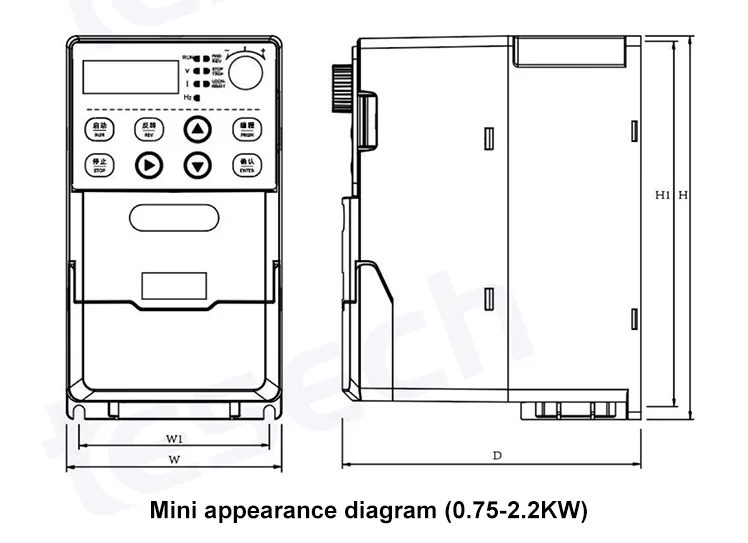

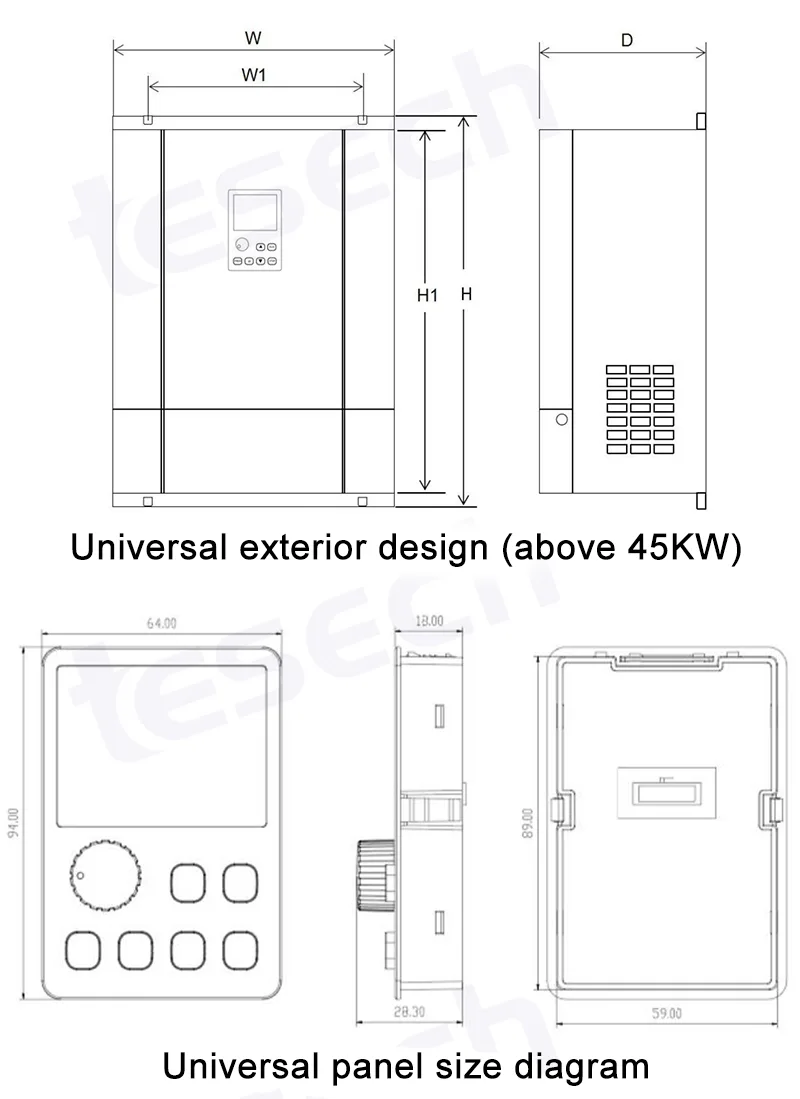

| রেফারেন্স নম্বর | শক্তি | মাত্রা (মিমি) | ইনস্টলেশন আকার (মিমি) | ছিদ্র | |||
| H | W | D | H1 | W1 | |||
| A00M | 0.75~1.5KW/220V 0.75~2.2KW/380V |
153 | 86 | 123 | 143 | 76 | 4.5 মিমি |
| A00 | 0.75~2.2KW/220V 0.75~2.2KW/380V |
170 | 86 | 141 | 157 | 75 | 5 মিমি |
| A01 | 4.0~5.5KW/380V 4.0/220V |
188 | 96 | 171 | 176 | 83.6 | 5 মিমি |
| A02 | 7.5~11KW | 228 | 114 | 192 | 214.5 | 98.7 | 5 মিমি |
| A03 | 15~18.5KW | 290 | 160 | 182 | 269 | 143 | 6.5 মিমি |
| A04 | 22~30KW | 328 | 193 | 217 | 305 | 172 | 8.5 মিমি |
| A05 | 37~45KW* | 344 | 228 | 223 | 324 | 206 | 8.5 মিমি |
| A06 | 45~55KW | 490 | 327.5 | 238 | 459 | 202.5 | 10 মিমি |
| A07 | 75~93KW | 526 | 300 | 304 | 504 | 200 | 9 মিমি |
| A08 | 110~132KW | 690 | 370 | 360 | 636.5 | 232 | 10 মিমি |
| A09 | 160~220KW | 720 | 410 | 360 | 690 | 330 | 10 মিমি |
| A10 | 250~315KW | 1060 | 650 | 392.5 | 1030 | 420 | 12 মিমি |
| A11 | 355~500KW | 1361.5 | 818 | 404.5 | 1280 | 520 | 16 মিমি |
| A12 | 560~630KW | 1330 | 786 | 410 | 1295 | 500 | 16 মিমি |
900E সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, এর বিস্তৃত শক্তি পরিসীমা এবং শক্তিশালী নিয়ন্ত্রণ কর্মক্ষমতা সহ, নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
জল সরবরাহ এবং HVAC: ধ্রুবক চাপ জল সরবরাহ ব্যবস্থা, কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ জল পাম্প, কুলিং টাওয়ার ফ্যান।
শিল্প উত্পাদন: CNC মেশিন টুলস, টেক্সটাইল যন্ত্রপাতি, মুদ্রণ এবং প্যাকেজিং সরঞ্জাম, প্লাস্টিক যন্ত্রপাতি।
উপাদান পরিবহন: পরিবাহক বেল্ট, লিফট, মিক্সার.
বিশেষ অ্যাপ্লিকেশন: সিঙ্ক্রোনাস মোটর নিয়ন্ত্রণের জন্য এর সমর্থনের কারণে, এটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ড্রাইভ পরিস্থিতির জন্য বিশেষভাবে উপযুক্ত যেখানে শক্তি দক্ষতা এবং আকার গুরুত্বপূর্ণ।
পরিবেশগত প্রয়োজনীয়তা: ইনস্টলেশন পরিবেশের তাপমাত্রা -10°C এবং +50°C এর মধ্যে হওয়া উচিত, আর্দ্রতা 90% RH এর কম (কোনও ঘনীভবন নয়), এবং ক্ষয়কারী গ্যাস এবং পরিবাহী ধুলো থেকে মুক্ত।
স্থানের প্রয়োজনীয়তা: তাপ অপচয় নিশ্চিত করতে, ইনভার্টারের উপরে এবং নীচে পর্যাপ্ত স্থান সংরক্ষিত করা উচিত (10 সেমি উপরে এবং 10 সেমি নীচে সুপারিশ করা হয়েছে), এবং উভয় পাশে কমপক্ষে 5 সেমি বায়ুচলাচল ফাঁক রাখা উচিত।
প্রধান সার্কিট: ইনপুট টার্মিনালগুলিকে (R/S/T) থ্রি-ফেজ পাওয়ার সাপ্লাই এবং আউটপুট টার্মিনালগুলিকে (U/V/W) মোটরের সাথে সংযুক্ত করুন। ভুল করে আউটপুট টার্মিনালের সাথে পাওয়ার কর্ড সংযোগ করা কঠোরভাবে নিষিদ্ধ।
কন্ট্রোল সার্কিট: 0-10V এনালগ সিগন্যাল (AI1), potentiometers এবং এক্সটার্নাল সুইচ সিগন্যাল (DI1/DI2) সহ একাধিক সিগন্যাল ইনপুট সমর্থন করে।
গ্রাউন্ডিং: বৈদ্যুতিন সংকেতের মেরু বদল এর PE টার্মিনাল অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত।
1)। প্যারামিটার রিসেট: ফ্যাক্টরি সেটিংস পুনরুদ্ধার করতে F0-31 = 1 সেট করুন।
2)। মোটর প্যারামিটার: মোটর নেমপ্লেট অনুযায়ী F0-00 (পাওয়ার), F0-01 (ভোল্টেজ), F0-02 (বর্তমান), F0-03 (ফ্রিকোয়েন্সি), এবং F0-04 (গতি) সেট করুন।
3)। কন্ট্রোল মোড: সিঙ্ক্রোনাস মোটর ভেক্টর নিয়ন্ত্রণ নির্বাচন করতে F3-00 = 2 সেট করুন (প্রয়োজন হলে SVC মোড)।
4)। পরামিতি সনাক্তকরণ: স্থির বা গতিশীল পরামিতি সনাক্তকরণ (ভেক্টর নিয়ন্ত্রণের জন্য) সঞ্চালনের জন্য F0-06 সেট করুন।
5)। রান কমান্ড: রান চ্যানেল (প্যানেল/টার্মিনাল) নির্বাচন করতে F0-19 এবং ফ্রিকোয়েন্সি উত্স নির্বাচন করতে F0-20 সেট করুন।
o TES 900E ইনভার্টার প্রধান ইউনিট × 1
o ওয়াল-মাউন্ট করা কন্ট্রোল প্যানেল (সংযোগকারী তার সহ) × 1
o ব্যবহারকারীর ম্যানুয়াল (ওয়ারেন্টি কার্ড সহ) × 1
o ইনস্টলেশন আনুষাঙ্গিক (স্ক্রু/ঢাল) × 1 সেট
o অর্ডার প্লেসমেন্টের 48 ঘন্টার মধ্যে (যদি স্টক থাকে)।
o পেশাদার লজিস্টিক ট্র্যাকিং পরিষেবা প্রদান করা হয়।
প্যাকেজিং পদ্ধতি: অ্যান্টি-স্ট্যাটিক ব্যাগ + হার্ড কার্ডবোর্ড বাক্সগুলি প্যাকেজিংয়ের জন্য ব্যবহার করা হয় এবং নিরাপদ পরিবহন নিশ্চিত করার জন্য বাইরের শক্ত কাগজের জন্য উচ্চ-শক্তির ঢেউতোলা কার্ডবোর্ড বাক্স ব্যবহার করা হয়।
শিপিং সময়: স্ট্যান্ডার্ড আইটেম সম্মত সময়সীমার মধ্যে পাঠানো হবে; কাস্টমাইজড আইটেম সম্মত ব্যবসায়িক দিনের মধ্যে বিতরণ করা হবে.
লজিস্টিক চ্যানেল: DHL, FedEx, UPS, এবং সমুদ্র/এয়ার মালবাহী পরিষেবা সমর্থিত।
প্রশ্ন 1: TES 900E কি একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর চালাতে পারে?
উঃ হ্যাঁ। 900E সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সিঙ্ক্রোনাস মোটরগুলির জন্য সেন্সরহীন ভেক্টর নিয়ন্ত্রণ (SVC মোড) সমর্থন করে। F3-00 থেকে 2 সেট করার পরে, F0-06-এর পরামিতি সনাক্তকরণ ফাংশনের সাথে মিলিত, এটি পুরোপুরি একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর চালাতে পারে, উচ্চ-দক্ষতা এবং উচ্চ-টর্ক নিয়ন্ত্রণ কর্মক্ষমতা প্রদান করে।
প্রশ্ন 2: প্যানেলে "Er01" ইনভার্টার ইউনিট সুরক্ষা ত্রুটি দেখালে আমার কী করা উচিত?
উত্তর: "Er01" সাধারণত আউটপুট শর্ট সার্কিট, গ্রাউন্ডিং বা মডিউল অতিরিক্ত গরম হওয়ার কারণে ঘটে। মোটর নিরোধক ভাল কিনা অনুগ্রহ করে পরীক্ষা করুন, এবং আউটপুট তার ক্ষতিগ্রস্ত হলে; বৈদ্যুতিন সংকেতের মেরু বদল বায়ু নালী ব্লক করা হয়েছে কিনা এবং ফ্যান স্বাভাবিকভাবে চলছে কিনা তা নিশ্চিত করুন; বাহ্যিক ত্রুটির সমস্যা সমাধানের পরেও যদি অ্যালার্ম অব্যাহত থাকে, তাহলে ড্রাইভ বোর্ড বা বৈদ্যুতিন সংকেতের মেরু বদল মডিউল পরীক্ষা করতে প্রযুক্তিগত সহায়তার সাথে যোগাযোগ করুন।
প্রশ্ন 3: ধ্রুবক চাপ জল সরবরাহ ফাংশন কিভাবে অর্জন?
উত্তর: 900E সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভে একটি বিল্ট-ইন শক্তিশালী পিআইডি ফাংশন রয়েছে। AI1 টার্মিনালে প্রেসার সেন্সর সিগন্যালকে শুধু সংযুক্ত করুন, PID সেটপয়েন্ট নির্বাচন করতে F1-00 সেট করুন এবং PID ফিডব্যাক সোর্সকে AI1 হিসেবে নির্বাচন করতে F1-02 সেট করুন। তারপর, পাইপলাইন নেটওয়ার্ক প্রয়োজনীয়তা অনুযায়ী F1-01 এর জন্য লক্ষ্য চাপ মান সেট করুন।
প্রশ্ন 4: ফ্রিকোয়েন্সি রূপান্তরকারীর কি নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়?
উঃ হ্যাঁ। প্রতি 6-12 মাসে এটি পরিদর্শন করার পরামর্শ দেওয়া হয়। কুলিং ফ্যান এবং এয়ার নালি থেকে ধুলো পরিষ্কার করার দিকে মনোনিবেশ করুন, আলগা অভ্যন্তরীণ স্ক্রুগুলি পরীক্ষা করুন এবং জ্বলনের লক্ষণগুলির জন্য তারের টার্মিনালগুলি পরিদর্শন করুন৷ যদি দীর্ঘ সময়ের জন্য (1 বছরের বেশি) সংরক্ষণ করা হয়, তবে ব্যবহারের আগে নির্দেশিকা ম্যানুয়াল অনুযায়ী প্রি-চার্জ বার্ধক্য চিকিত্সা করা উচিত।
