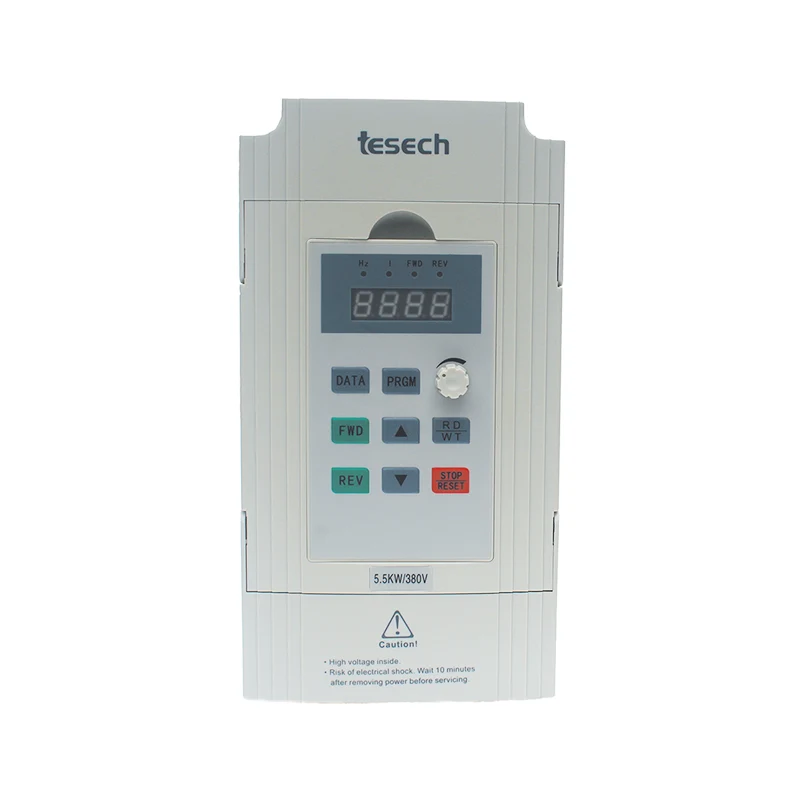

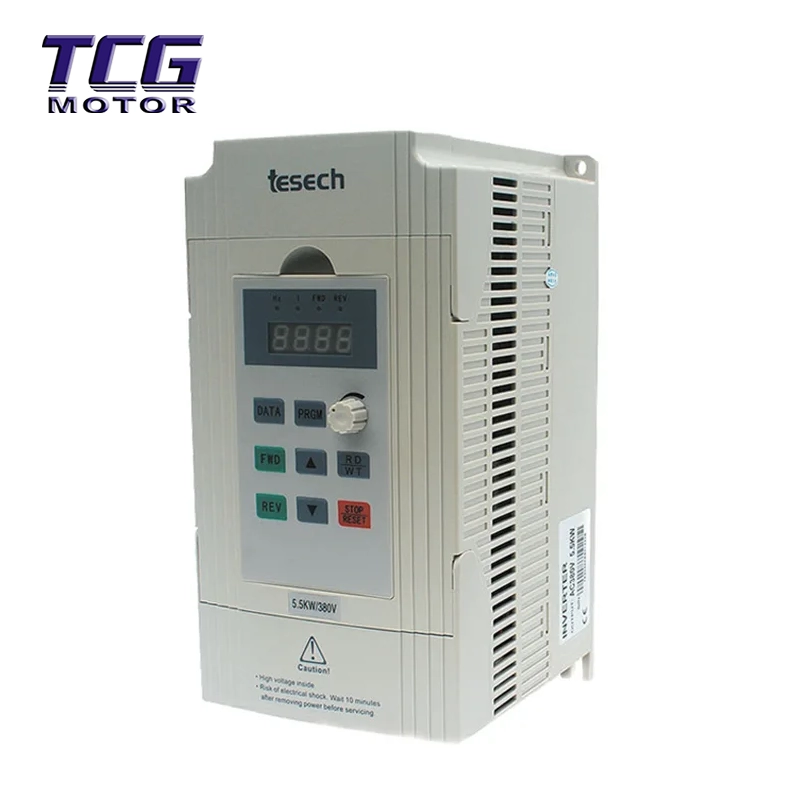

নিম্ন-শক্তির মডেলের তুলনায়, 5.5KW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ তাপ অপচয়ের কাঠামো, ওভারলোড ক্ষমতা এবং টার্মিনাল ইন্টারফেসে ব্যাপক বর্ধনের বৈশিষ্ট্য রয়েছে। এটি সহজেই ভারী-লোড শুরু এবং কঠোর শিল্প পরিবেশগুলি পরিচালনা করে, এটি উত্পাদন দক্ষতার উন্নতি এবং শক্তি সঞ্চয় অর্জনের জন্য একটি আদর্শ মূল তৈরি করে।
ভারী-লোড ভেক্টর নিয়ন্ত্রণ, উদ্বেগ-মুক্ত ওভারলোড: 150% উচ্চ ওভারলোড ক্ষমতা (60 সেকেন্ড) সমর্থন করে, স্টার্টআপে 5.5KW মোটরের উচ্চ টর্কের প্রয়োজনীয়তার সাথে পুরোপুরি মিলে যায়। ম্যাটেরিয়াল জ্যামের পরে মিক্সার রিস্টার্ট করা হোক বা পুরো লোডের নিচে লিফট চালু করা হোক না কেন, এটি শক্তিশালী স্টার্টিং টর্ক প্রদান করে, অপর্যাপ্ত পাওয়ারের কারণে ট্রিপিংয়ের সমস্যা সম্পূর্ণভাবে সমাধান করে।
ইন্ডাস্ট্রিয়াল-গ্রেড স্ট্রাকচারাল ডিজাইন, আপগ্রেড তাপ অপচয়: 5.5KW পাওয়ার আউটপুট দ্বারা উত্পন্ন তাপকে মোকাবেলা করার জন্য একটি অপ্টিমাইজ করা স্বাধীন বায়ুপ্রবাহ ডিজাইন এবং একটি শক্তিশালী তাপ সিঙ্ক ব্যবহার করে, এটি কার্যকরভাবে ধূলিকণা এবং ইলেকট্রনিক উপাদানগুলিকে বিচ্ছিন্ন করে, দুর্বল তাপ অপচয়ের কারণে সৃষ্ট অত্যধিক গরমের অ্যালার্ম প্রতিরোধ করে পরিবেশ
সম্পূর্ণ বৈশিষ্ট্যযুক্ত সম্প্রসারণ এবং উচ্চ ইন্টিগ্রেশন: স্ট্যান্ডার্ড RS-485 কমিউনিকেশন ইন্টারফেস (Modbus-RTU প্রোটোকল), মাল্টি-পাম্প সাইকেল কন্ট্রোল, PID ধ্রুবক চাপ জল সরবরাহ, এবং সহজ PLC প্রোগ্রামিং সমর্থন করে। 5.5KW মডেলের একটি সমৃদ্ধ I/O পোর্ট কনফিগারেশন রয়েছে, যা সরাসরি জটিল স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা তৈরি করতে একটি অতিরিক্ত নিয়ামক কেনার প্রয়োজনীয়তা দূর করে।
দ্রুত প্রতিক্রিয়ার জন্য অন্তর্নির্মিত ব্রেকিং ইউনিট: 5.5KW এবং নীচের মডেলগুলিতে একটি অন্তর্নির্মিত ব্রেকিং ইউনিট রয়েছে (একটি বাহ্যিক প্রতিরোধকের প্রয়োজন)। দ্রুত শাটডাউন বা ঘন ঘন ফরোয়ার্ড এবং রিভার্স ঘূর্ণন প্রয়োজন এমন যন্ত্রপাতিগুলির জন্য, এটি কার্যকরভাবে পাম্পের ভোল্টেজ বৃদ্ধি দমন করে এবং বৈদ্যুতিন সংকেতের মেরু বদল ব্যর্থতা প্রতিরোধ করে।
|
আইটেম |
স্পেসিফিকেশন (5.5KW) |
|
মডেল |
TES-0055M3 (তিন-ফেজ 380V) |
|
রেট ক্যাপাসিটি |
13 কেভিএ |
|
রেট করা বর্তমান |
25 A (তিন-ফেজ 380V) |
|
ভোল্টেজ ক্লাস |
তিন-ফেজ 380V-415V (50/60Hz) |
|
কন্ট্রোল মোড |
সেন্সরলেস ভেক্টর কন্ট্রোল (SVC), V/F কন্ট্রোল |
|
ফ্রিকোয়েন্সি রেঞ্জ |
0.00Hz ~ 600.00Hz |
|
ওভারলোড ক্ষমতা |
150% রেট করা বর্তমান (60s), 180% রেট করা বর্তমান (3s) |
|
গতির অনুপাত |
1:100 (SVC মোডের অধীনে) |
|
কমিউনিকেশন ইন্টারফেস |
RS-485 (Modbus-RTU) |
|
সুরক্ষা ক্লাস |
IP20 (ক্যাবিনেট-মাউন্ট করা) |
|
কুলিং পদ্ধতি |
ফোর্সড এয়ার কুলিং (বিল্ট-ইন ফ্যান) |

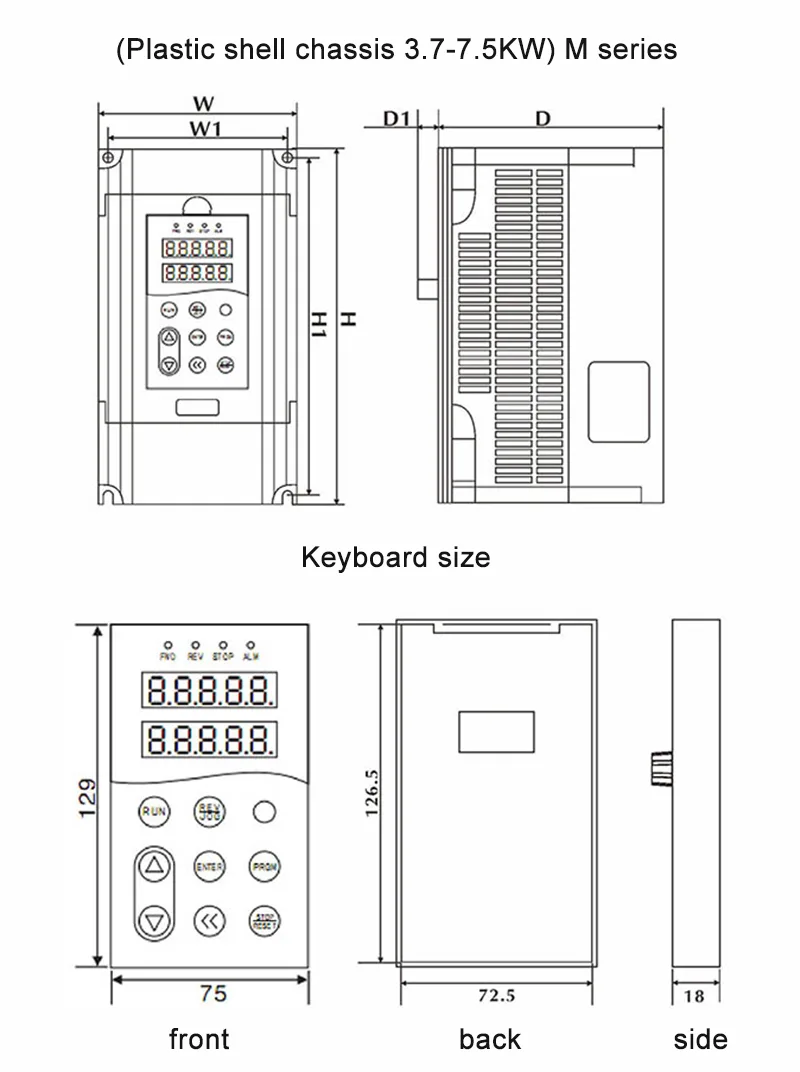

| মডেল | W | W1 | H | H1 | D | D1 |
| TES0037M3 TES0055M3 TES0075M3 |
130.0 | 115.0 | 264.0 | 244.0 | 153.5 | 9.0 |
5.5KW সাধারণ উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, এর শক্তিশালী শক্তি এবং উচ্চ নির্ভরযোগ্যতা সহ, নিম্নলিখিত মাঝারি আকারের শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
তরল নিয়ন্ত্রণ: মাঝারি এবং বড় আকারের ধ্রুবক চাপ জল সরবরাহ ব্যবস্থা, কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ জলের পাম্প, কুলিং টাওয়ার ফ্যান।
মেশিনারি ম্যানুফ্যাকচারিং: সিএনসি মেশিন টুল স্পিন্ডল ড্রাইভ, ইনজেকশন ছাঁচনির্মাণ মেশিন, এক্সট্রুডার, টেক্সটাইল যন্ত্রপাতি।
উপাদান পরিবহন: বেল্ট পরিবাহক, এলিভেটর, মিক্সার, ক্রাশার।
পরিবেশ সুরক্ষা সরঞ্জাম: বর্জ্য জল শোধনাগার, ডিওয়াটারিং মেশিন।
শেয়ার করা গ্রাউন্ডিংকে কঠোরভাবে নিষিদ্ধ করুন: ওয়েল্ডিং মেশিন এবং পাওয়ার মেশিনের মতো বড় বৈদ্যুতিক সরঞ্জামগুলির সাথে একটি গ্রাউন্ডিং ইলেক্ট্রোড ভাগ করা একেবারে এড়িয়ে চলুন। গ্রাউন্ডিং তার যতটা সম্ভব পুরু এবং ছোট হওয়া উচিত।
লং-লাইন ট্রান্সমিশন: ফ্রিকোয়েন্সি কনভার্টার এবং মোটরের মধ্যে দূরত্ব 50 মিটারের বেশি হলে, ক্যারিয়ার ফ্রিকোয়েন্সি কমাতে হবে (F0-15) বা মোটর নিরোধক ক্ষতি রোধ করার জন্য একটি আউটপুট চুল্লি ইনস্টল করতে হবে।
ধূলিকণা প্রতিরোধ: যদিও 5.5KW মডেলের ভাল তাপ অপচয় হয়, উচ্চ ধুলোর পরিবেশে (যেমন টেক্সটাইল মিল এবং কাঠ প্রক্রিয়াকরণ প্ল্যান্ট), এটি একটি প্রতিরক্ষামূলক নেট ইনস্টল করার বা একটি পৃথক বৈদ্যুতিক ক্যাবিনেটে ইনস্টল করার পরামর্শ দেওয়া হয়।
প্রশ্ন 1: একটি 5.5kW ফ্রিকোয়েন্সি ইনভার্টার কি 7.5kW মোটর চালাতে পারে?
উত্তর: প্রস্তাবিত নয়। TES-390 5.5kW ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল 25A এর রেটেড আউটপুট কারেন্ট রয়েছে, যখন 7.5kW মোটরের রেট করা কারেন্ট সাধারণত 15A-17A (ভোল্টেজের উপর নির্ভর করে) হয়। যদিও স্রোত মিলেছে বলে মনে হচ্ছে, বৈদ্যুতিন সংকেতের মেরু বদল এর ক্ষমতা মার্জিন একটি 5.5kW মোটরের জন্য ডিজাইন করা হয়েছে। একটি 7.5kW এর মোটর চালানোর জন্য এটিকে জোর করে স্টার্টআপ বা ভারী লোড অপারেশনের সময় ইনভার্টার সহজেই তার **ওভারকারেন্ট (OC) বা ওভারলোড (OL)** সুরক্ষা ট্রিগার করতে পারে। অনুগ্রহ করে সর্বদা "ইনভার্টার পাওয়ার ≥ মোটর পাওয়ার" নির্বাচন নীতি অনুসরণ করুন।
প্রশ্ন 2: একটি 5.5kW মডেলের জন্য একটি বহিরাগত ব্রেকিং প্রতিরোধকের প্রয়োজন হয়?
উত্তর: যদি আপনার সরঞ্জামের দ্রুত থামার বা সম্ভাব্য শক্তি লোডের (যেমন হোস্ট) প্রয়োজন না হয়, তাহলে সাধারণত ব্রেকিং প্রতিরোধকের প্রয়োজন হয় না। যাইহোক, যদি সরঞ্জামের একটি বড় জড়তা থাকে, একটি সংক্ষিপ্ত থামার সময় প্রয়োজন, বা শক্তি প্রতিক্রিয়া জড়িত, একটি ব্রেকিং প্রতিরোধক সংযুক্ত করা আবশ্যক; অন্যথায়, ইনভার্টার একটি **ওভারভোল্টেজ (OV)** ত্রুটি রিপোর্ট করবে।
প্রশ্ন 3: 5.5KW এবং 0.75KW মডেলের মধ্যে তাপ অপচয়ের পার্থক্য কী?
উত্তর: 0.75KW মডেলটি তাপ অপচয়ের জন্য প্রধানত প্রাকৃতিক পরিচলনের উপর নির্ভর করে, যখন 5.5KW মডেল উল্লেখযোগ্যভাবে বেশি তাপ উৎপন্ন করে। অতএব, 5.5KW মডেলটি একটি উচ্চ-শক্তি কুলিং ফ্যানের সাথে মানসম্মত হয়, এবং উচ্চ-ধুলো শিল্প পরিবেশেও স্থিতিশীল অপারেশন নিশ্চিত করে, নিয়ন্ত্রণ সার্কিট থেকে তাপ-উৎপাদনকারী উপাদানগুলিকে আলাদা করার জন্য একটি স্বাধীন বায়ু নালী নকশা ব্যবহার করার পরামর্শ দেওয়া হয়।
প্রশ্ন 4: যখন 5.5KW মোটর চলছে তখন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সমস্যাটি কীভাবে সমাধান করবেন?
উত্তর: দীর্ঘ 5.5KW তারগুলি ইলেক্ট্রোম্যাগনেটিক রেডিয়েশন তৈরির প্রবণ যা যোগাযোগের সরঞ্জামগুলিতে হস্তক্ষেপ করে। সুপারিশ: 1. পৃথক তারের ট্রেতে পাওয়ার লাইন এবং নিয়ন্ত্রণ লাইন চালান; 2. কন্ট্রোল লাইনের জন্য ঢালযুক্ত তারগুলি ব্যবহার করুন; 3. ইনভার্টার ইনপুটে একটি ইনপুট চুল্লি বা EMC ফিল্টার ইনস্টল করুন (নথির 4.9 বিভাগে প্রস্তাবিত)।
