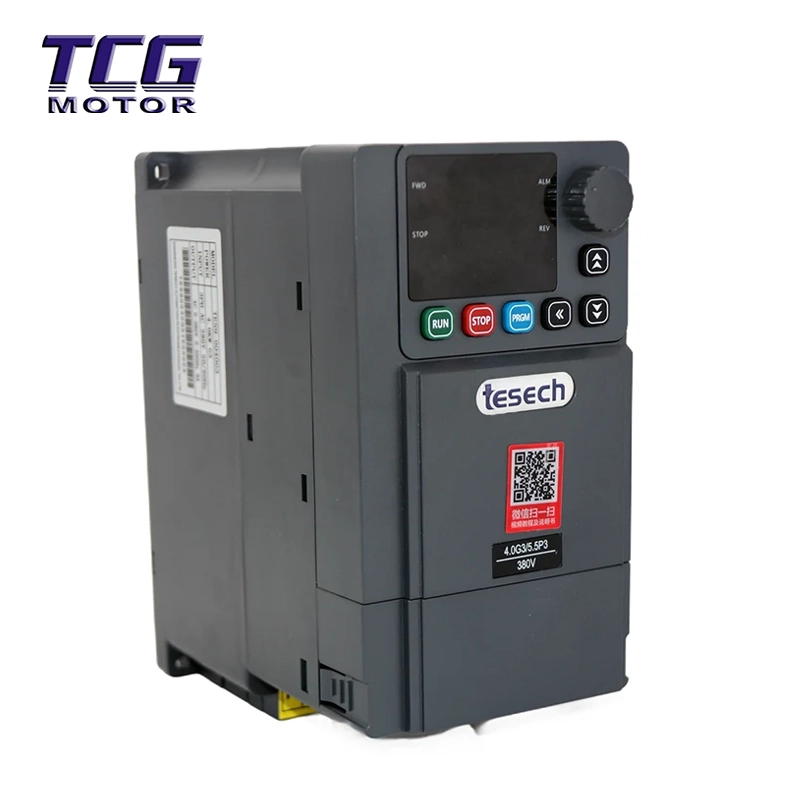

ছোট বা একক-ফাংশন ফ্রিকোয়েন্সি কনভার্টারগুলির তুলনায়, 900G সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ শিল্প পরিবেশের অভিযোজনযোগ্যতা এবং নিয়ন্ত্রণ কার্যক্ষমতার ক্ষেত্রে উৎকৃষ্ট:
হেভি-ডিউটি পরিস্থিতির জন্য সম্পূর্ণ পাওয়ার রেঞ্জ কভারেজ: A00 থেকে A12 পর্যন্ত বিভিন্ন ফর্ম ফ্যাক্টর অফার করে, 0.75KW থেকে 630KW পর্যন্ত পাওয়ার আউটপুট কভার করে। বিশেষত শক্তিশালী পাওয়ার আউটপুট প্রয়োজন শিল্প সরঞ্জামের জন্য ডিজাইন করা হয়েছে, এটি উচ্চ স্টার্টিং কারেন্ট এবং উচ্চ-পাওয়ার মোটরগুলির কঠিন নিয়ন্ত্রণের সমস্যাগুলি সমাধান করে।
কম গতিতে উচ্চ টর্কের জন্য ভেক্টর নিয়ন্ত্রণ: 1:100 পর্যন্ত গতির অনুপাত সহ SVC সমর্থন করে, এমনকি 0.5Hz এও 150% রেট টর্ক প্রদান করে, মসৃণ এবং শক-মুক্ত ভারী-শুল্ক শুরু নিশ্চিত করে।
সিস্টেম ইন্টিগ্রেশনের জন্য মাল্টি-পাম্প কন্ট্রোল: বিল্ট-ইন অ্যাডভান্সড ওয়াটার সাপ্লাই লজিক একটি 1-থেকে-5 মাল্টি-পাম্প কন্ট্রোল মোডকে সমর্থন করে, একটি অতিরিক্ত PLC কন্ট্রোলারের প্রয়োজন ছাড়াই সরাসরি জটিল ধ্রুবক-চাপ জল সরবরাহ ব্যবস্থা চালায়।
সিস্টেম ইন্টিগ্রেশনের জন্য মাল্টি-পাম্প কন্ট্রোল: বিল্ট-ইন অ্যাডভান্সড ওয়াটার সাপ্লাই লজিক একটি 1-থেকে-5 মাল্টি-পাম্প কন্ট্রোল মোডকে সমর্থন করে, একটি অতিরিক্ত PLC কন্ট্রোলারের প্রয়োজন ছাড়াই সরাসরি জটিল ধ্রুবক-চাপ জল সরবরাহ ব্যবস্থা চালায়।

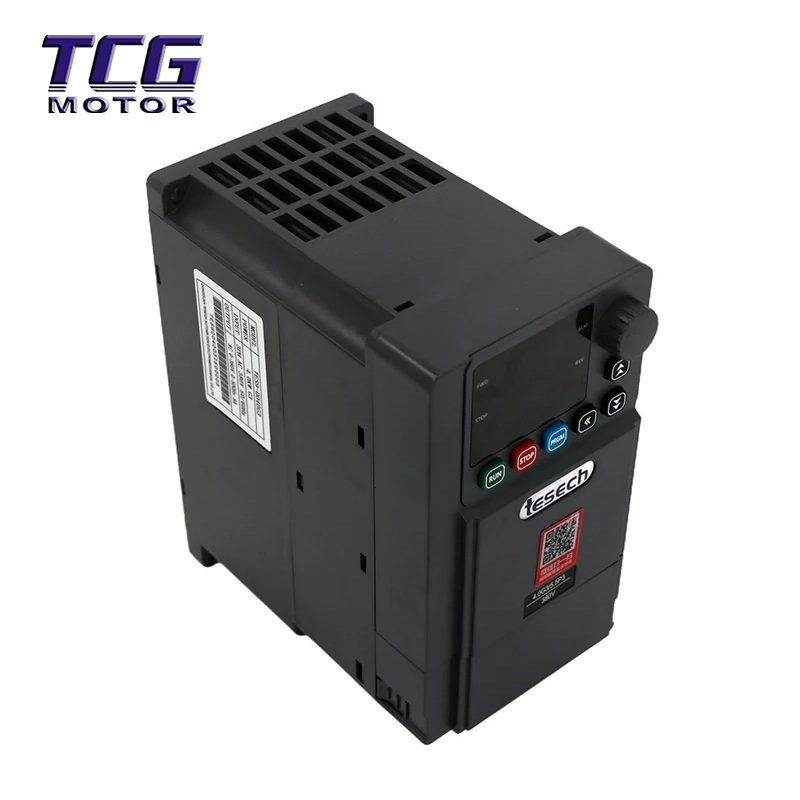

শিল্প-গ্রেড সুরক্ষা এবং তাপ অপচয়: 900G সিরিজ পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ একটি স্বাধীন বায়ু নালী নকশা এবং IP20 সুরক্ষা রেটিং গ্রহণ করে, কার্যকরভাবে শিল্প পরিবেশে ধুলো অনুপ্রবেশ প্রতিরোধ করে। একটি বুদ্ধিমান তাপমাত্রা-নিয়ন্ত্রিত ফ্যানের সাথে মিলিত, এটি বর্ধিত সময়ের জন্য স্থিতিশীল অপারেশন নিশ্চিত করে।
ফুল-পোর্ট কমিউনিকেশন এবং ইন্টেলিজেন্ট নেটওয়ার্কিং: স্ট্যান্ডার্ড কনফিগারেশনের মধ্যে রয়েছে Modbus-RTU কমিউনিকেশন প্রোটোকল এবং একটি RS485 ইন্টারফেস সমর্থন করে, যা ফ্যাক্টরি অটোমেশনে রিয়েল-টাইম ডেটা এক্সচেঞ্জের জন্য হোস্ট কম্পিউটার মনিটরিং সিস্টেমের সাথে সহজে একীকরণের অনুমতি দেয়।
|
আইটেম |
স্পেসিফিকেশন |
|
ভোল্টেজ ক্লাস |
তিন-ফেজ 380V~480V (±10%), একক-ফেজ 220V (ছোট পাওয়ার মডেলের জন্য) |
|
কন্ট্রোল মোড |
ওপেন-লুপ ভেক্টর কন্ট্রোল (SVC), V/F কন্ট্রোল |
|
ফ্রিকোয়েন্সি রেঞ্জ |
0.00Hz ~ 500.0Hz |
|
ওভারলোড ক্ষমতা |
150% রেট করা বর্তমান (60s), 180% রেট করা বর্তমান (3s) |
|
ক্যারিয়ার ফ্রিকোয়েন্সি |
0.5kHz ~ 16kHz (তাপমাত্রার সাথে স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য) |
|
I/O কনফিগারেশন |
5× ডিজিটাল ইনপুট (DI), 2× অ্যানালগ ইনপুট (AI), 2× রিলে আউটপুট |
|
কমিউনিকেশন ইন্টারফেস |
RS485 (Modbus-RTU প্রোটোকল) |
|
সুরক্ষা ক্লাস |
IP20 (ক্যাবিনেট মাউন্ট করা) |
900G সিরিজ পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, এর উচ্চ শক্তি ঘনত্ব এবং বিস্তৃত অ্যাপ্লিকেশন যুক্তি সহ, নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
পাওয়ার এবং মিউনিসিপ্যাল: উচ্চ-শক্তি ধ্রুবক চাপ জল সরবরাহ পাম্প স্টেশন, স্যুয়ারেজ ট্রিটমেন্ট সিস্টেম, প্ররোচিত ড্রাফ্ট ফ্যান।
মেশিনারি ম্যানুফ্যাকচারিং: সিএনসি মেশিন টুল স্পিন্ডল ড্রাইভ, ইনজেকশন ছাঁচনির্মাণ মেশিন, এক্সট্রুডার, প্যাকেজিং যন্ত্রপাতি।
HVAC: সেন্ট্রাল এয়ার কন্ডিশনার সঞ্চালন জল পাম্প, কুলিং টাওয়ার ফ্যান, HVAC সিস্টেম।
শক্তি এবং খনির: খনি উত্তোলন সহায়ক ড্রাইভ, বেল্ট পরিবাহক, কম্প্রেসার।
উল্লম্ব ইনস্টলেশন: একটি সমতল ধাতু পৃষ্ঠে উল্লম্বভাবে ইনস্টল করা আবশ্যক, তাপ অপচয়ের জন্য বাধাহীন বায়ুপ্রবাহ নিশ্চিত করে।

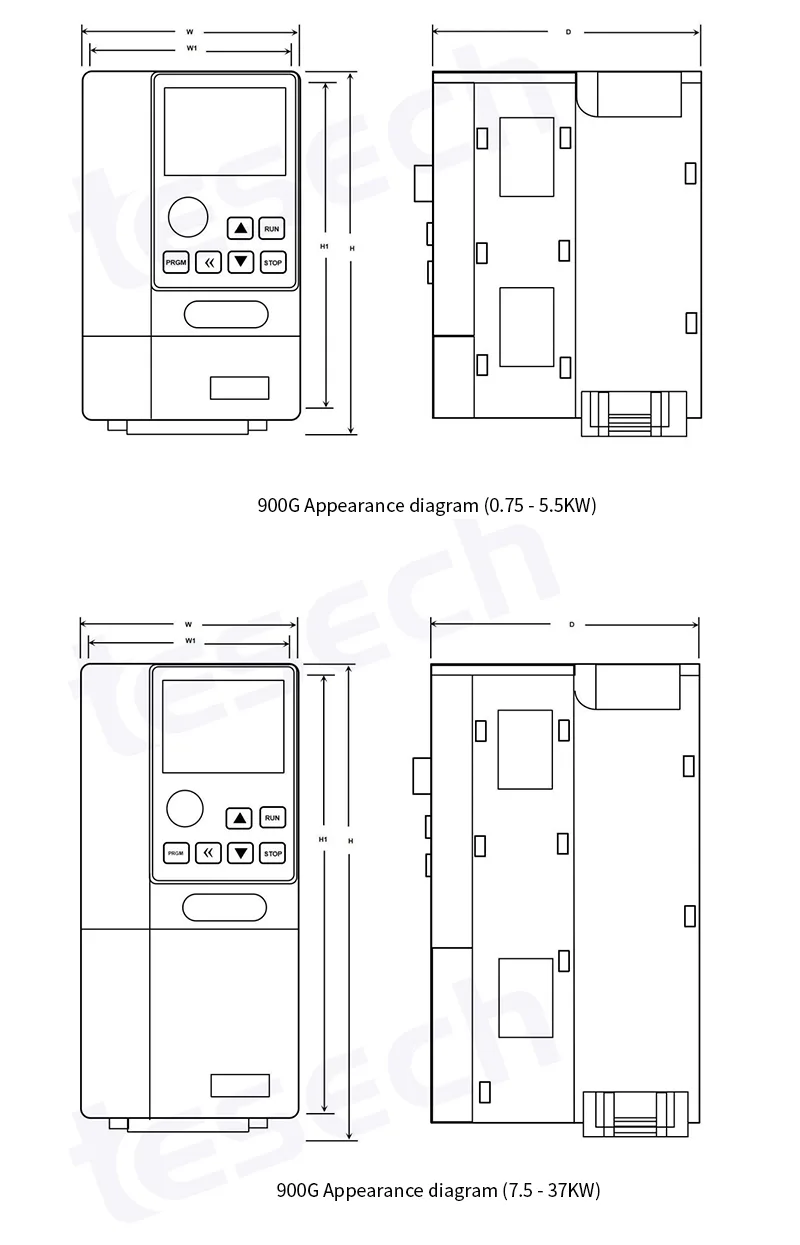

তাপ অপচয়ের স্থান: পর্যাপ্ত স্থান অবশ্যই উপরে এবং নীচে উল্লম্বভাবে প্রদান করতে হবে (0.75-22KW এর জন্য A≥10mm, B≥200mm)। এয়ার ইনলেট ব্লক করা কঠোরভাবে নিষিদ্ধ।
পরিবেশগত প্রয়োজনীয়তা: পরিবেষ্টিত তাপমাত্রা অবশ্যই -10 ডিগ্রি সেলসিয়াস এবং +40 ডিগ্রি সেলসিয়াসের মধ্যে হতে হবে (40 ডিগ্রি সেন্টিগ্রেডের উপরে ডিরেটিং প্রয়োজন)। 1000 মিটারের বেশি উচ্চতার জন্য ডিরেটিং প্রয়োজন।

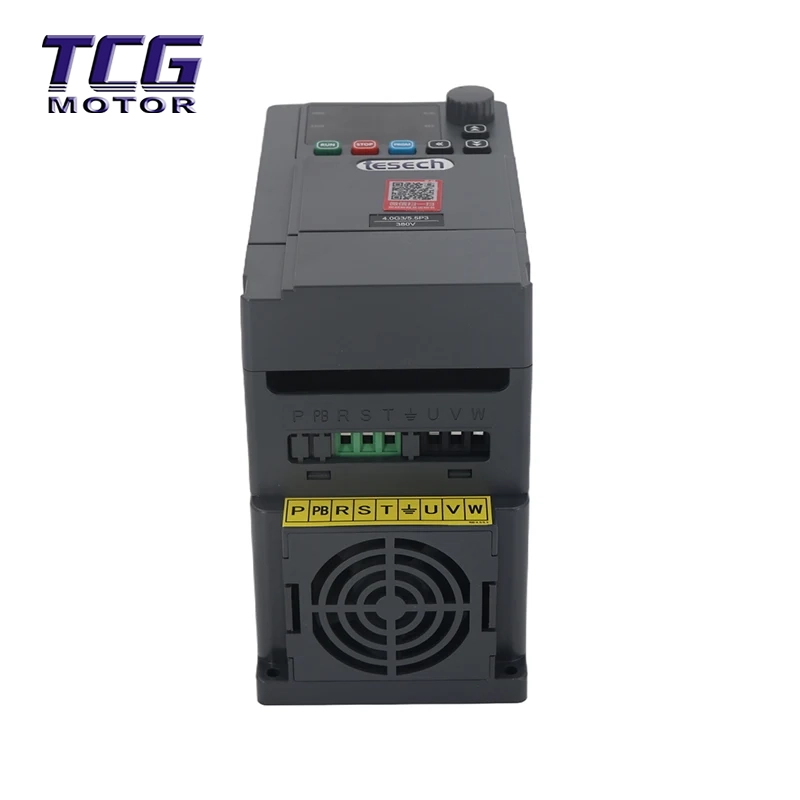

প্রধান সার্কিট: R/S/T তিন-ফেজ পাওয়ার সাপ্লাইয়ের সাথে সংযোগ, U/V/W মোটরের সাথে সংযোগ। সংযোগ বিপরীত করা কঠোরভাবে নিষিদ্ধ!
ব্রেকিং ইউনিট: 0.75KW~5.5KW এর একটি অন্তর্নির্মিত ব্রেকিং ইউনিট রয়েছে এবং একটি বাহ্যিক ব্রেকিং প্রতিরোধক প্রয়োজন (+/PB টার্মিনালের সাথে সংযুক্ত); 7.5KW এবং তার উপরে একটি বাহ্যিক ব্রেকিং ইউনিট প্রয়োজন।
গ্রাউন্ডিং: PE টার্মিনাল অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ড করা উচিত এবং গ্রাউন্ডিং প্রতিরোধকে অবশ্যই স্থানীয় প্রবিধান মেনে চলতে হবে।
1)। প্যারামিটার রিসেট: ফ্যাক্টরি সেটিংস পুনরুদ্ধার করতে F0-24 = 1 সেট করুন।
2)। মোটর প্যারামিটার: নেমপ্লেট অনুযায়ী F8-00 (পাওয়ার) থেকে F8-04 (গতি) সেট করুন।
3)। পরামিতি সনাক্তকরণ: স্থির বা গতিশীল শনাক্তকরণের জন্য F8-07 সেট করুন (সর্বোত্তম টর্ক পেতে ভেক্টর নিয়ন্ত্রণের জন্য প্রয়োজনীয়)।
4)। অপারেশন কন্ট্রোল: অপারেশন চ্যানেল নির্বাচন করতে F0-00 সেট করুন (0: প্যানেল, 1: টার্মিনাল, 2: যোগাযোগ)।
5)। ফ্রিকোয়েন্সি সেটপয়েন্ট: ফ্রিকোয়েন্সি উত্স নির্বাচন করতে F0-01 সেট করুন।
প্রশ্ন 1: 900G সিরিজের পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ এবং পূর্ববর্তী মিনি মডেলের (900M) মধ্যে পার্থক্য কী?
উত্তর: TES 900G হল একটি সাধারণ-উদ্দেশ্যের বৈদ্যুতিন সংকেতের মেরু বদল যার একটি বৃহত্তর পাওয়ার রেঞ্জ (630KW পর্যন্ত), সমৃদ্ধ I/O পোর্ট (5 DI চ্যানেল, 2 AI চ্যানেল), এবং শক্তিশালী ভেক্টর নিয়ন্ত্রণ কর্মক্ষমতা, এটিকে জটিল শিল্প নিয়ন্ত্রণ পরিস্থিতির জন্য উপযুক্ত করে তোলে। অন্যদিকে, 900M মিনি মডেলটি সাধারণত সাধারণ লো-পাওয়ার (<2.2KW) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং এতে কম পোর্ট রয়েছে।
প্রশ্ন 2: 900G সিরিজ পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ মাল্টি-পাম্প জল সরবরাহ নিয়ন্ত্রণ সমর্থন করে?
উঃ হ্যাঁ। 900G সিরিজে বিল্ট-ইন ব্যাপক PID লজিক রয়েছে। প্যারামিটার F0-26 এবং F5 সেট করার মাধ্যমে, এটি 1-থেকে-5 মাল্টি-পাম্প নিয়ন্ত্রণ অর্জন করতে পারে, যার মধ্যে বিভিন্ন মোড যেমন "একটি ব্যবহার করা হচ্ছে, একটি স্ট্যান্ডবাই", "মাস্টার-স্লেভ কন্ট্রোল," এবং "সিঙ্ক্রোনাস কন্ট্রোল", যা জটিল জল সরবরাহ ব্যবস্থাকে বহিরাগত নিয়ন্ত্রক ছাড়াই তৈরি করার অনুমতি দেয়।
প্রশ্ন 3: SVC নিয়ন্ত্রণ কি? কেন পরামিতি সনাক্তকরণ প্রয়োজনীয়?
উত্তর: SVC (স্পিড সেন্সরলেস ভেক্টর কন্ট্রোল) ইনভার্টারকে এনকোডার ছাড়াই মোটর টর্ককে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করতে দেয়। মোটর প্যারামিটার শনাক্তকরণ (F8-07) বৈদ্যুতিন সংকেতের মেরু বদলকে মোটরের অভ্যন্তরীণ প্যারামিটারগুলি (যেমন রেজিস্ট্যান্স এবং ইনডাক্টেন্স) "শিখতে" অনুমতি দেয়, যার ফলে কম-ফ্রিকোয়েন্সি, উচ্চ-টর্ক আউটপুট (0.5Hz/150%) অর্জন করা যায়। সনাক্তকরণ ছাড়া, বৈদ্যুতিন সংকেতের মেরু বদল শুধুমাত্র সাধারণ V/F মোডে কাজ করবে, এর ভারী-লোড ক্ষমতা হ্রাস করবে।
প্রশ্ন 4: যদি প্যানেলটি "Err14" প্রদর্শন করে যা নির্দেশ করে যে মডিউলটি অতিরিক্ত গরম হচ্ছে, তাহলে আমার কী করা উচিত?
উত্তর: "Err14" নির্দেশ করে বৈদ্যুতিন সংকেতের মেরু বদল মডিউল তাপমাত্রা খুব বেশি। অনুগ্রহ করে পরীক্ষা করুন: 1. লোডটি কি খুব ভারী নাকি এটি দীর্ঘদিন ধরে লক করা আছে? 2. কুলিং ফ্যান কি ক্ষতিগ্রস্থ হয়েছে নাকি বায়ু নালী ধুলো দ্বারা অবরুদ্ধ হয়েছে? 3. পরিবেষ্টিত তাপমাত্রা কি 40 ডিগ্রি সেলসিয়াসের উপরে (ডিরেটিং বা উন্নত বায়ুচলাচল প্রয়োজন)? 4. ক্যারিয়ার ফ্রিকোয়েন্সি F0-13 সেট কি খুব বেশি (তাপ উৎপাদন কমাতে ক্যারিয়ার ফ্রিকোয়েন্সি যথাযথভাবে হ্রাস করা যেতে পারে)?
প্রশ্ন 5: কীভাবে কঠোর পরিবেশে বৈদ্যুতিন সংকেতের মেরু বদল করার জীবনকাল বাড়ানো যায়?
উত্তর: কুলিং ফ্যান এবং বায়ু নালী থেকে নিয়মিত ধুলো পরিষ্কার করার পরামর্শ দেওয়া হয় (প্রতি 6-12 মাস); উচ্চ ধূলিকণার পরিবেশে (দূষণের মাত্রা > 2), ফ্রিকোয়েন্সি কনভার্টারটি IP54 বা তার বেশি রেটিং সহ একটি প্রতিরক্ষামূলক ক্যাবিনেটে ইনস্টল করা উচিত; যদি দীর্ঘ সময়ের জন্য (1 বছরের বেশি) সংরক্ষণ করা হয়, তবে ব্যবহারের আগে নির্দেশিকা ম্যানুয়াল অনুযায়ী প্রি-চার্জ বার্ধক্য চিকিত্সা করা উচিত।
